Maximaler Schallpegel
122 dB peak / r = 1 m
ME 801K1 3-Wege-Koaxial-Kompaktlautsprecher mit nierenförmiger Richtcharakteristik im Tieftonbereich
Großer Pegel + Großer Raum = Großer Lautsprecher? Die ME 801K1 liefert den Gegenbeweis. Längere Nachhallzeiten, große Räume und Hörentfernungen können dem ambitionierten Musikhörer schnell den Spaß verderben. Die ME 801K1 greift hier gleich mehrmals in die physikalisch technische Trickkiste, die wir in der langjährigen Firmengeschichte mit viel Erfahrung gefüllt haben.

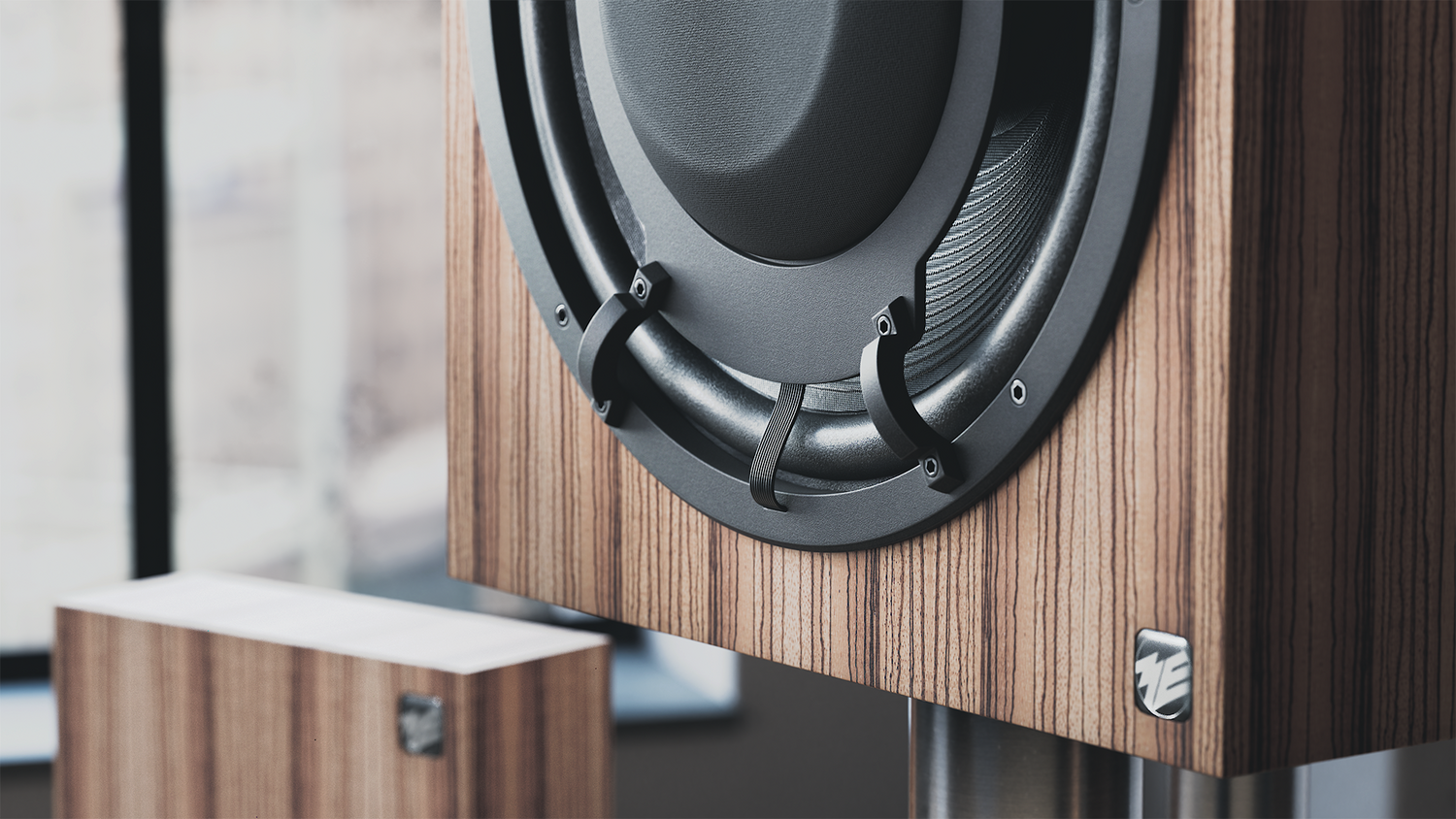

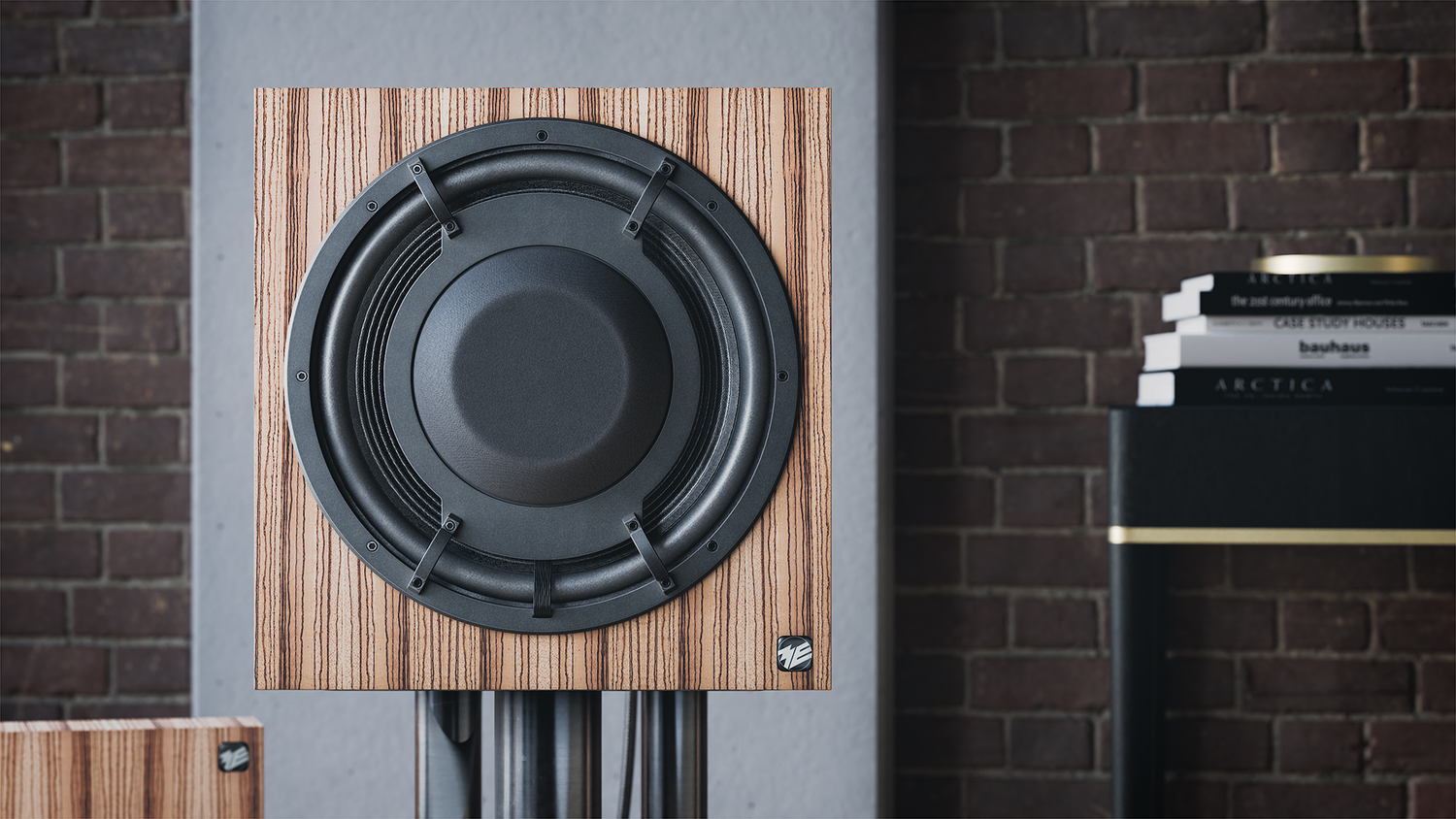

Abgebildetes Furnier: Zebrano Natur
ME 801K1 Die physikalisch technische Trickkiste macht´s möglich

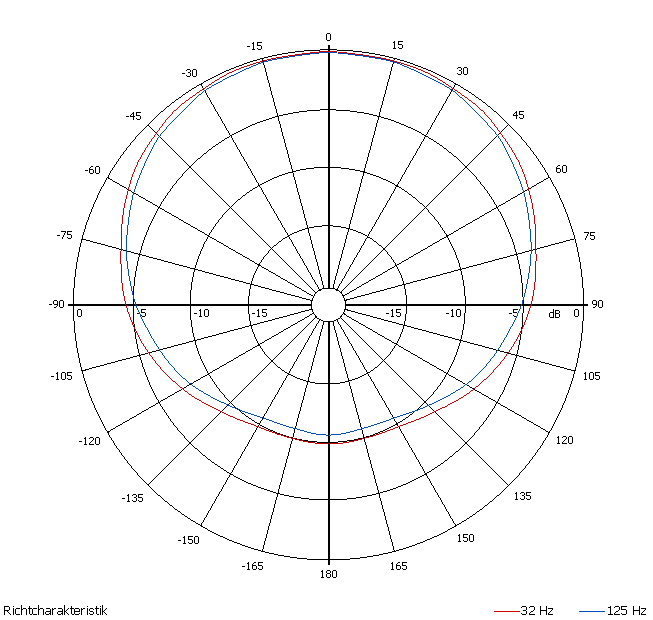

Im Bass setzt die ME 801K1, wie auch schon die legendäre RL 901K, auf die Membranfläche eines 16 Zoll Langhubtieftöners. Die für ME-Geithain typische Bassnierencharakteristik macht den Lautsprecher durch die Abstrahlung im Bereich von 25 bis 250 Hz und die damit verbundene Minimierung rückwärtiger Raumreflexionen aufstellungsunkritisch. Koaxial vor dem Tieftöner ist ein hochempfindlicher 6,5 Zoll Mitteltonkonustreiber und ein Array aus drei 25 mm Hochtonkalotten angeordnet. Dies sorgt zum Einen für erhöhte vertikale Bündelung, die in großen Räumen sinnvoll ist, um Reflexionen klein zu halten und zum Anderen für eine bestechende Räumlichkeit.
Der hohe Wirkungsgrad der Systeme sorgt nicht nur für erstaunliche Pegel- und Dynamikreserven, sondern auch für Verzerrungsarmut. Der konsequente Einsatz der Koaxialtechnik hat noch einen weiteren unbestreitbaren Vorteil: die Größe kann deutlich reduziert werden. Dank der in ein elegantes Gehäuse ausgelagerten Verstärkerelektronik können die Gehäusemaße weiter sinken. Die Elektronik besteht aus drei PWM-Verstärkern und einem analogen Filter, welches mit einem Ortsanpassungsnetzwerk ausgestattet ist, um den Lautsprecher an die Aufstellungs- und Raumgegebenheiten anzupassen. Die Verstärker haben Leistungen von 1000 W im Tiefton und je 500 W im Mittel- und Hochtonbereich. Damit stellt sich die Frage nach dynamischen Grenzen des Gesamtsystems gar nicht erst.
Bei all diesen Merkmalen hat der ME 801K1 natürlich nicht seine Wurzeln vergessen und verfügt über die Tugenden, für die wir bei unseren Kunden geschätzt werden: Neutralität, Homogenität, Verfärbungsarmut und Langlebigkeit.
Auf Wunsch ist zum ME 801K1 ein eleganter Standfuß lieferbar.
Technische Daten
Aktiver 3-Wege-Koaxiallautsprecher für Hörentfernungen zwischen 3 und 6 m
Akustische Eigenschaften

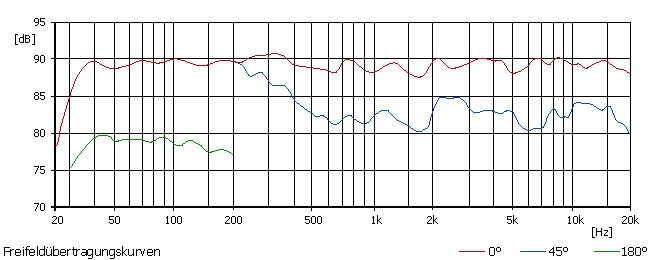

Übertragungsbereich
25 Hz ... 22 kHz - 6 dB

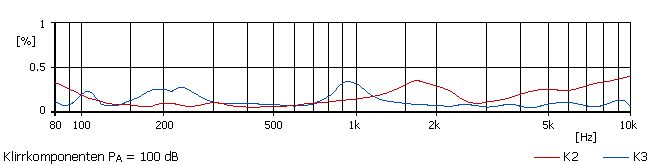

Klirrdämpfung
Gemessen bei 100 dB / r = 1 m im Bereich von 100 Hz ... 10 kHz
≥ 45 dB
Frequenzweiche
Übernahmefrequenzen
550 Hz und 2,2 kHz
Lautsprecherbestückung
Tiefton
400 mm Konus
Mittelton
160 mm Konus
Hochton
25 mm Kalotte
Elektrische Parameter
Nenneingangspegel
+ 6 dBu kalibrierbar
Nennausgangsleistung der Endstufe
Tiefton
Max. 1.000 W an 4 Ohm
Mittelton
Max. 500 W an 4 Ohm
Hochton
Max. 500 W an 4 Ohm
Eingangsbuchse
XLR 3F (Programmeingang)
Ausgangsbuchse
XLR 3M (Basserweiterung)
Betriebs- und Limitanzeige
LED auf Frontseite
Betriebsspannung
90 ... 132 V; 55 Hz ... 65 Hz
190 ... 265 V; 45 Hz ... 55 Hz
Netzanschluss
Euro-Kaltgerätedose mit HF-Filter
Verbindung zwischen Lautsprecher und abgesetzten Verstärker
Speakon NL8; geschirmtes Kabel; Standardlänge 1,50 m; Optional andere Kabellängen erhältlich
Physikalische Parameter
Klimatische Bedingungen
Arbeitstemperaturbereich
+ 15°C ... + 35°C
Lagertemperaturbereich
- 25°C ... + 45°C
Relative Luftfeuchte
45 % ... 75 %
Abmessungen H x B x T
Lautsprecher
480 x 460 x 400 mm
Verstärker
495 x 330 x 220 mm
Standfuss
600 x 470 x 410 mm
Gewicht
Lautsprecher
36,5 kg
Verstärker
11,0 kg
Standfuss
17,0 kg
Ausführung
Gehäuse
MDF Esche schwarz; optional andere Furniere oder Farben
Lautsprecher
Optional mit Seitenhalterungen und mit Griffen erhältlich
Verstärker
Bodenplatte in Seidenmatt schwarz Feinstruktur
Standfuß
Optional lieferbar
Befüllbare Säulen und Topplatte in Edelstahl geschliffen
Bodenplatte in Seidenmatt schwarz Feinstruktur
Sonstige Parameter
Maximaler Schallpegel
Nach IEC 268-1
≥ 117 dB
Kalibrierung akustischer Ausgangspegel
Gemessen bei PE = - 14 dBu
90 dB / r = 1 m
Bündelungsmaß
Im Bereich von 100 Hz ... 10 kHz
von 4 dB auf 13 dB steigend
Eigengeräuschschallpegel
≤ 10 dB (A) / r = 1 m
Eingangsimpedanz
≥ 10 kOhm RC symmetrisch
Leistungsaufnahme
30 VA im Standby
Max. 1.000 VA bei Vollausteuerung
Downloads
Akustische Messungen
Prospekte und Serviceunterlagen
Testberichte
Technische Zeichnungen
Zubehör

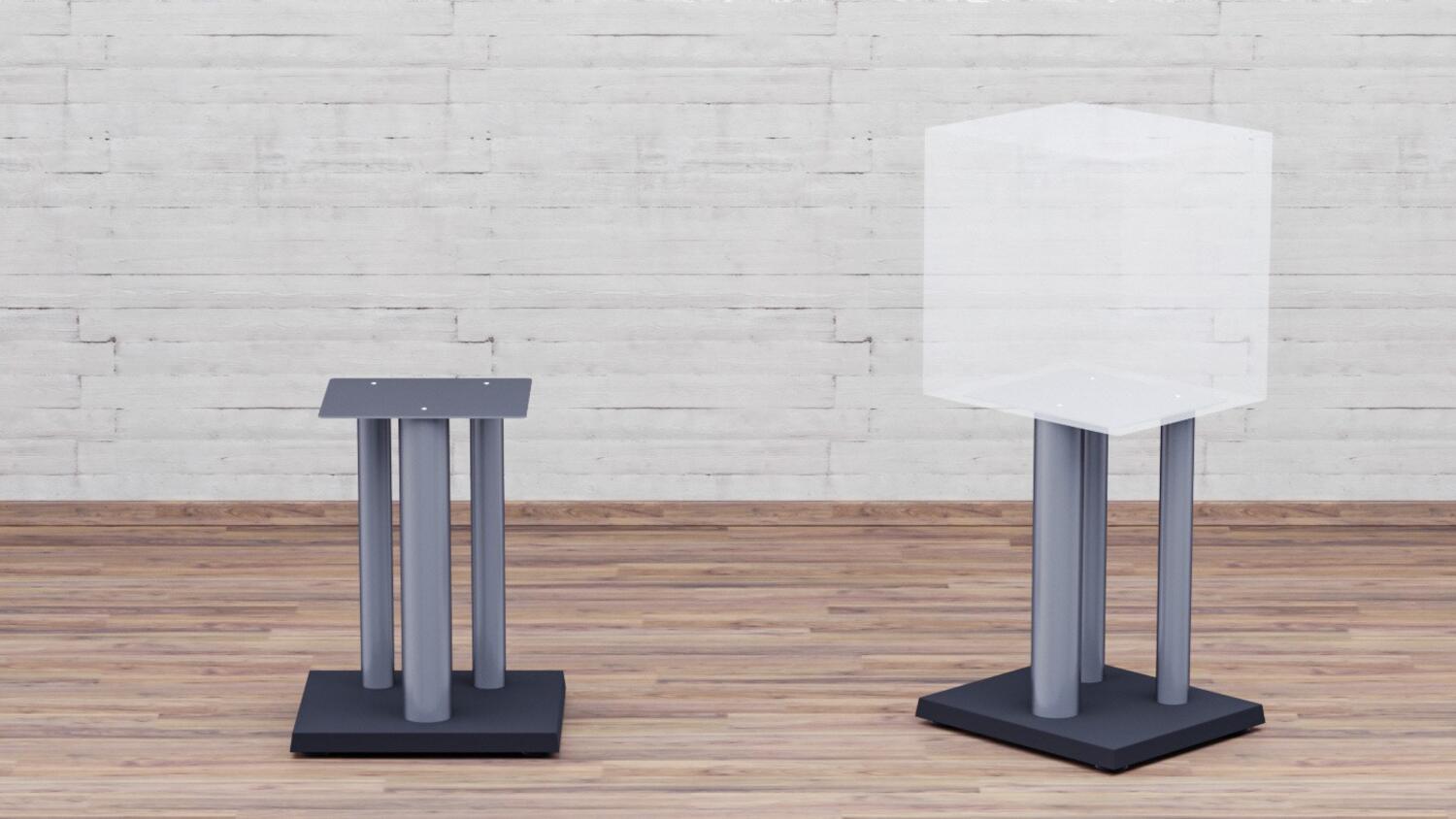

Standfuss
Höhe: ca. 1080 mm (Oberkante ME 801K1)
Bodenplatte: 470 mm x 410 mm (B x T)
Befüllbare Säulen und Topplatte in Edelstahl geschliffen
Bodenplatte in Seidenmatt schwarz Feinstruktur
