Maximaler Schallpegel
120 dB peak / r = 1 m

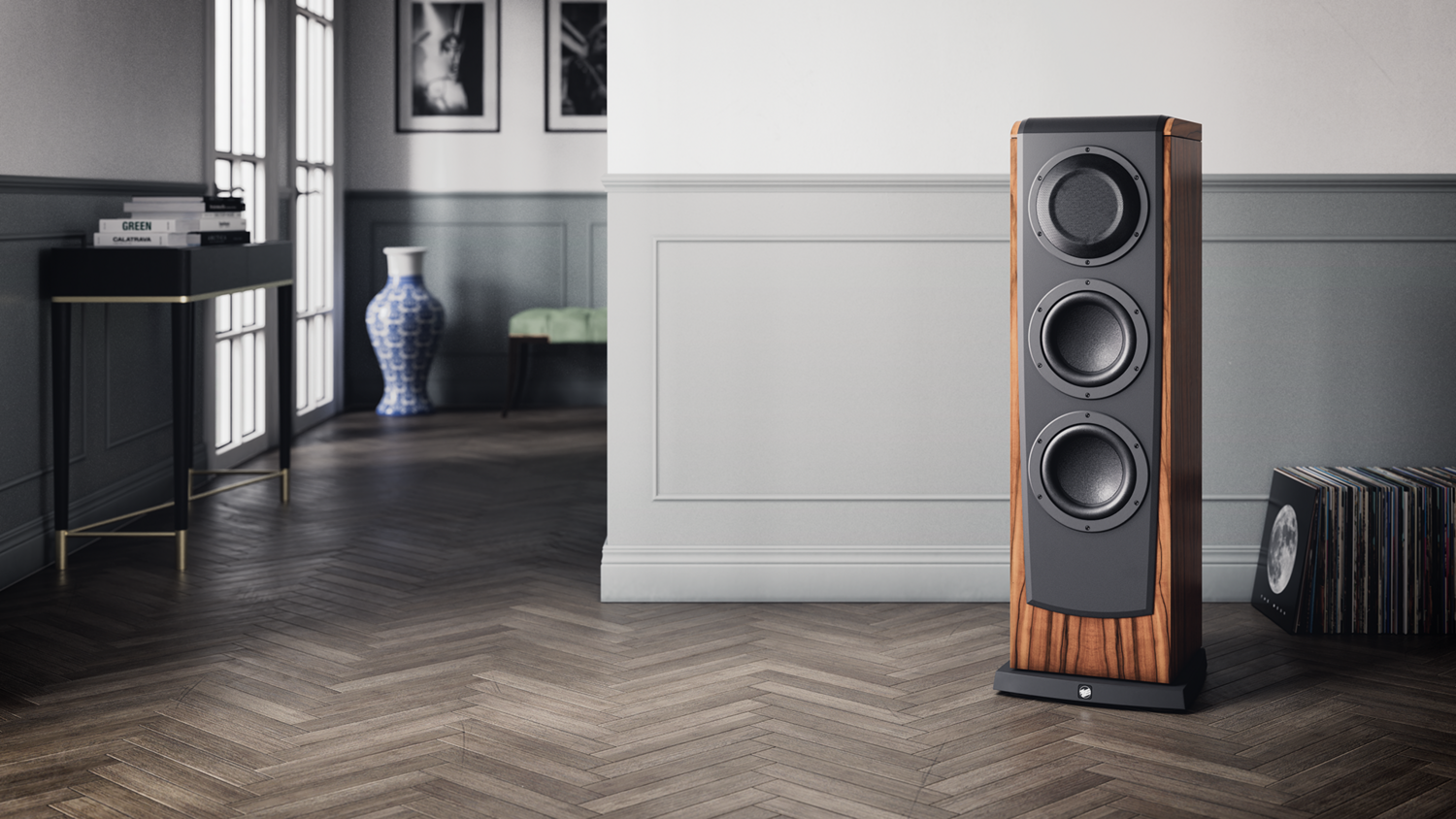

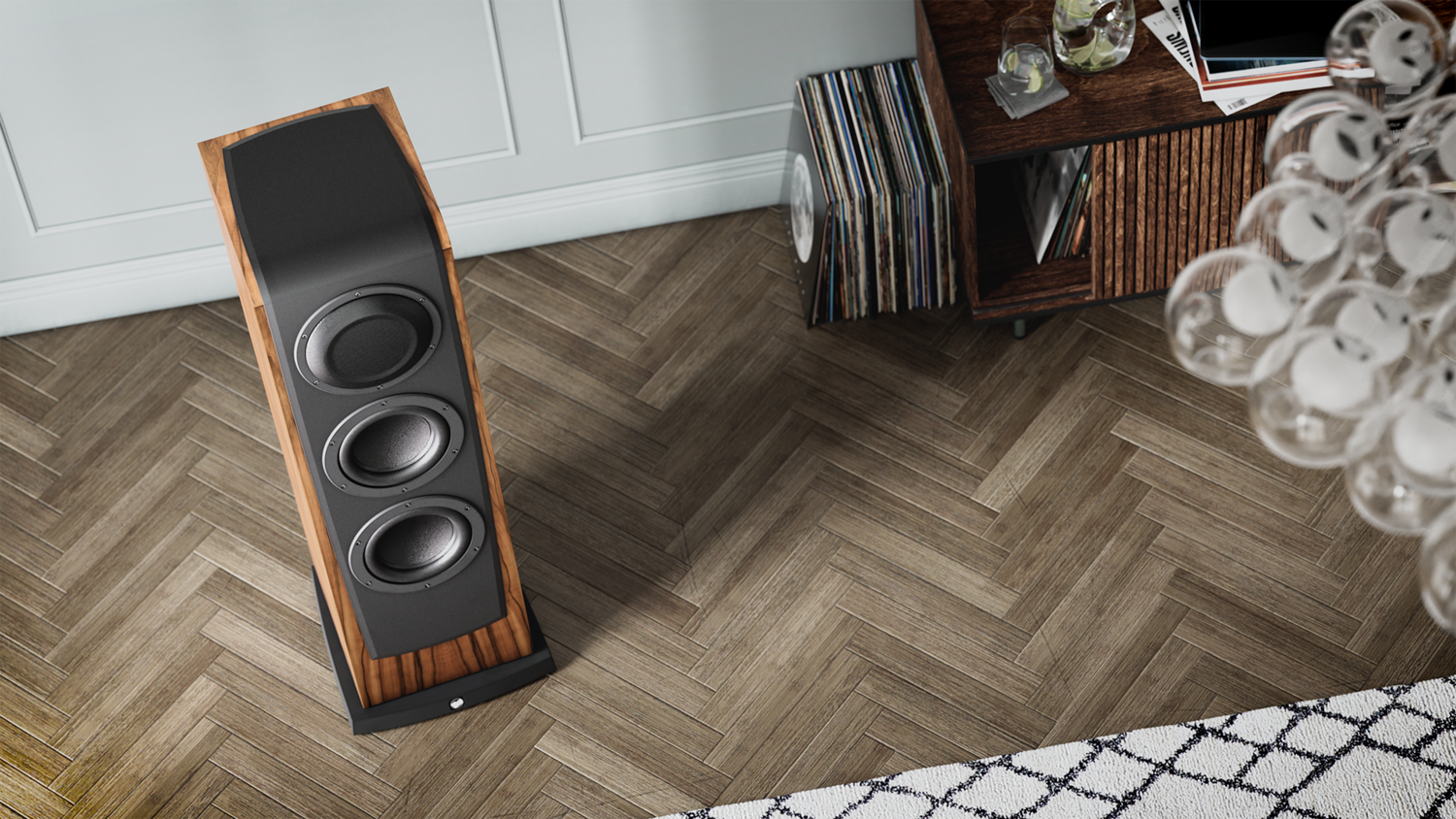

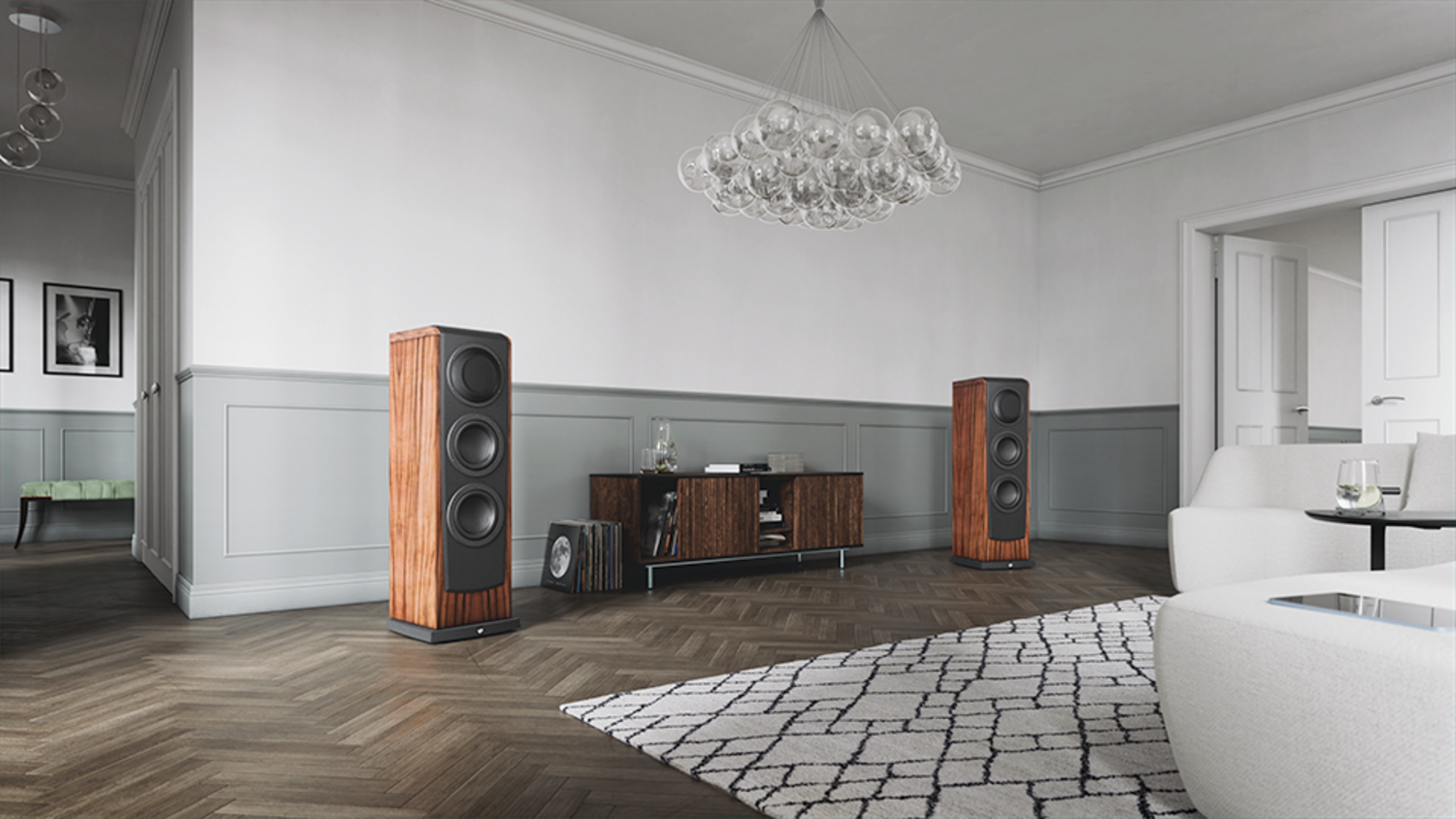

ME 804K 3-Wege-Koaxial-Standlautsprecher mit nierenförmiger Richtcharakteristik im Tieftonbereich
Das 3-Wege-Konzept des ME 804K besteht aus zwei 8 Zoll Langhub-Tieftonsystemen, einem 8 Zoll Mitteltonsystem und einer Hochtonarray mit drei vertikal angeordneten 1 Zoll Hochtonkalotten. Die Richtcharakteristik des Systems ist auf Hörentfernungen zwischen 2,80 und sechs Metern optimiert, so dass sich ein natürliches Klangbild bei Stereo- und Mehrkanalbetrieb einstellt ...

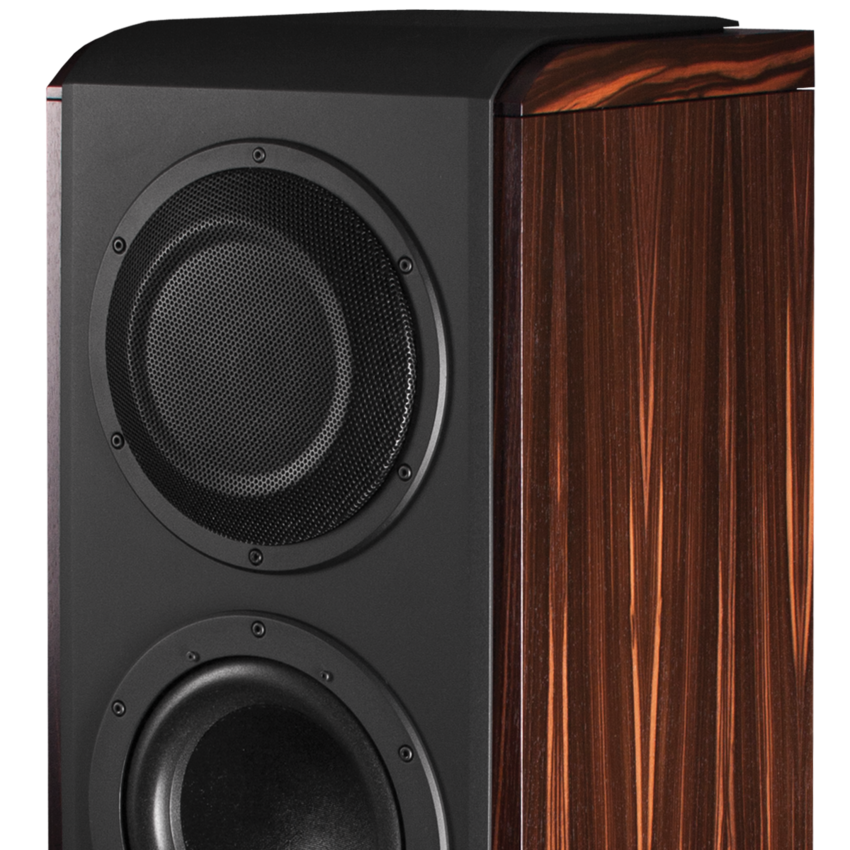

Abgebildetes Furnier: Indischer Apfelbaum Natur und Makassar Natur
ME 804K Schlank und trotzdem stark, entdecke die Leistung in jedem Beat!
Das 3-Wege-Konzept des ME 804K besteht aus zwei 8 Zoll Langhub-Tieftonsystemen, einem 8 Zoll Mitteltonsystem und einer Hochtonarray mit drei vertikal angeordneten 1 Zoll Hochtonkalotten. Die Richtcharakteristik des Systems ist auf Hörentfernungen zwischen 2,80 und sechs Metern optimiert, so dass sich ein natürliches Klangbild bei Stereo- und Mehrkanalbetrieb einstellt. Ein 1000 W und zwei 500 W Verstärkermodule versorgen die Tief-, Mittel- und Hochtonkanäle mit ausreichend Leistung. Die daraus resultierende Übersteuerungssicherheit stellt sicher, dass auch impulsartige Signale mit höchsten Pegeln nicht begrenzt werden. Selbst bei Schalldrücken bis zu 120 dB treten im nutzbaren Frequenzbereich keine hörbaren Verzerrungen auf. Ein in die Verstärkerelektronik integriertes Ortsanpassungsnetzwerk ermöglicht die Beeinflussung des raumabhängigen Übertragungsverlaufs.

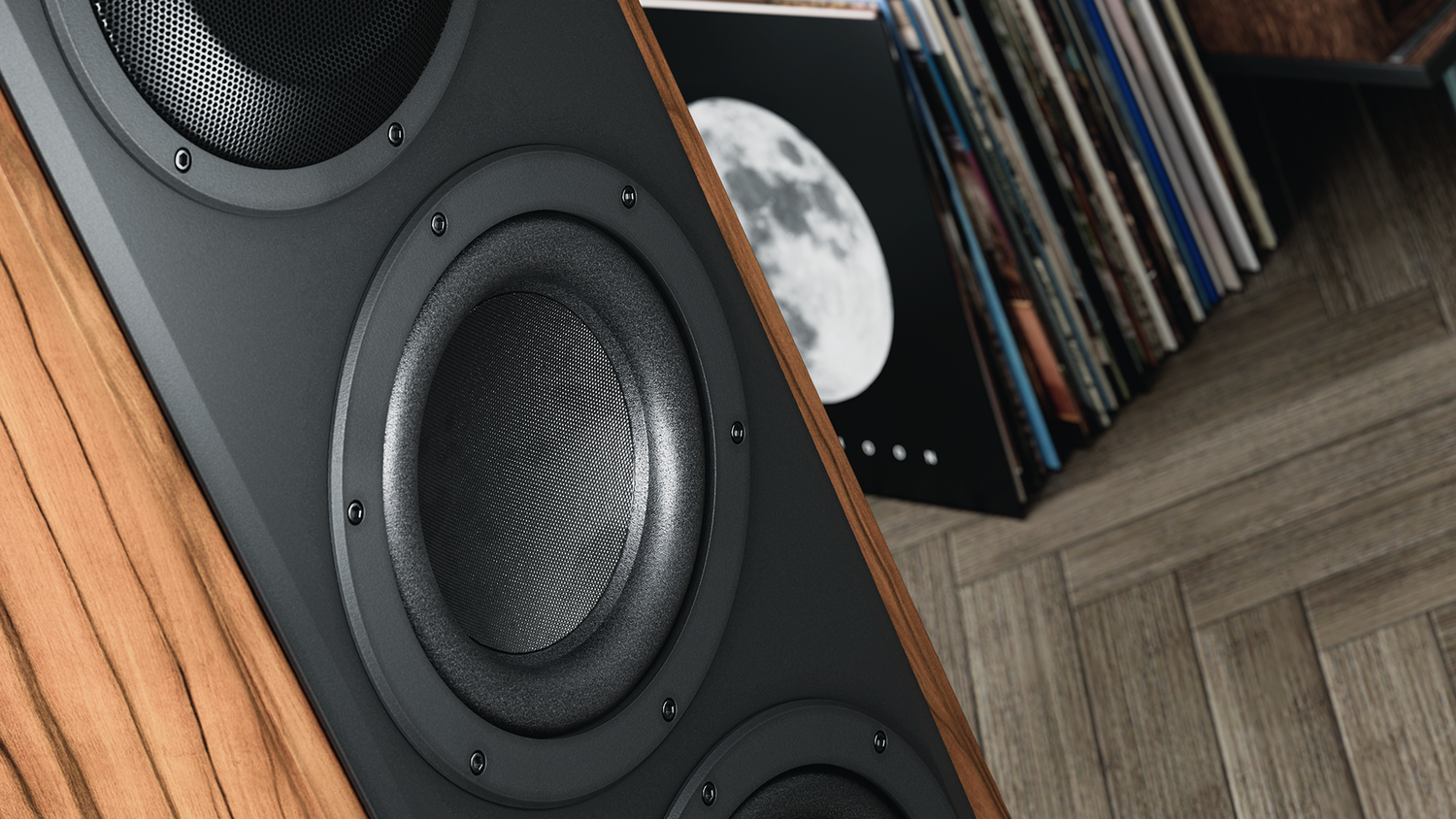

Mit der vertikalen Anordnung der 8 Zoll Tieftonlautsprecher wird ein Bündelungsmaß erzielt, das auch bei Hörabständen bis zu sechs Metern eine realistische Bassnähe sicherstellt. Unsere bewährte K-Technologie minimiert rückwärtige Raumreflexionen im Tieftonbereich und macht den ME 804K aufstellungsunkritisch.
Die Verfärbungs- und Verzerrungsarmut des 8 Zoll Mitteltonsystems resultiert aus der intelligenten Kombination verschiedener konstruktiver Details. So arbeitet der Konuslautsprecher beispielsweise wie die beiden Tieftonsysteme mit einem rückwärtig im Gehäuse angeordneten akustischen Strömungswiderstand, um die gewünschte Nierencharakteristik zu erzielen. Durch diese zum Einsatz gebrachte Lösung werden auch im Mitteltonbereich aufstellungsbedingte Raumreflexionen minimiert.
Oft verwendete Schallführungen vor Hochtonsystemen ermöglichen eine einfache Steuerung der Richtcharakteristik, neigen jedoch zu unvermeidbaren Klangverfärbungen. Diese entstehen durch Kurzzeitreflexionen an der Horninnenfläche. Wir gehen mit dem Einsatz eines Hochtonarrays andere Wege und verzichten zur Schallpegelerhöhung auf Systeme mit Hornlautsprechern. Die koaxial vor dem Mitteltonsystem angeordnete Hochtoneinheit garantiert die gewohnte, verfärbungsarme Reproduktion von Musik und Sprache und erzeugt die vom Hörer gewünschte Nähe zum Schallereignis.
All diese Eigenschaften verleihen dem ME 804K ein Alleinstellungsmerkmal im Lautsprechermarkt. Er ist für große Hörentfernungen und akustisch wenig bedämpfte Räume optimiert.
Technische Daten
Aktiver 3-Wege-Hochleistungs-Koaxiallautsprecher für Hörentfernungen zwischen 2,80 und 6 m
Akustische Eigenschaften
Übertragungsbereich
28 Hz ... 22 kHz - 6 dB
Klirrdämpfung
Gemessen bei 96 dB / r = 1 m im Bereich von 100 Hz ... 10 kHz
≥ 45 dB
Elektronische Frequenzweiche
Übernahmefrequenzen
380 Hz und 2 kHz
Lautsprecherbestückung
Tiefton
2x 200 mm Konus
Mittelton
1x 200 mm Konus
Hochton
3x 25 mm Kalotte
Elektrische Parameter
Nenneingangspegel
+ 6 dBu kalibrierbar
Ausgangsleistung der PWM-Leistungsmodule
Tiefton
Max. 1000 Watt an 4 Ohm
Mittelton
Max. 500 Watt an 4 Ohm
Hochton
Max. 500 Watt an 4 Ohm
Eingangsbuchse
XLR 3F (Programmeingang)
Ausgangsbuchse
XLR 3M (Basserweiterung)
Betriebsanzeige
LED auf Frontseite
Betriebsspannung
90 ... 132 V, 55 ... 65 Hz
190 ... 265 V, 45 ... 55 Hz
Netzanschluss
Euro-Kaltgerätedose mit HF-Filter
Physikalische Parameter
Klimatische Bedingungen
Arbeitstemperaturbereich
+ 15°C ... + 35°C
Lagertemperaturbereich
- 25°C ... + 45°C
Relative Luftfeuchte
45 ... 75 %
Abmessungen (H x B x T)
1100 x 306 x 342 mm
Gewicht
53,8 kg
Ausführung
Gehäuse
Korpus
MDF Esche furniert schwarz; optional andere Furniere oder Farben
Schallwand und Bodenplatte
MDF Feinstruktur Seidenmatt schwarz
Sonstige Parameter
Maximaler Schallpegel
Nach IEC 268-1
≥ 114 dB
Kalibrierung akustischer Ausgangspegel
Gemessen bei PE = - 14 dBu
90 dB / r = 1 m
Bündelungsmaß
Im Bereich von 100 Hz ... 10 kHz
von 3 dB auf 10 dB steigend
Eigengeräuschschallpegel
≤ 10 dB (A) / r = 1 m
Eingangsimpedanz
≥ 10 kOhm RC symmetrisch
Leistungsaufnahme
30 VA im Standby
Max. 1000 VA bei Vollaussteuerung
