Aktiv-Lautsprecher

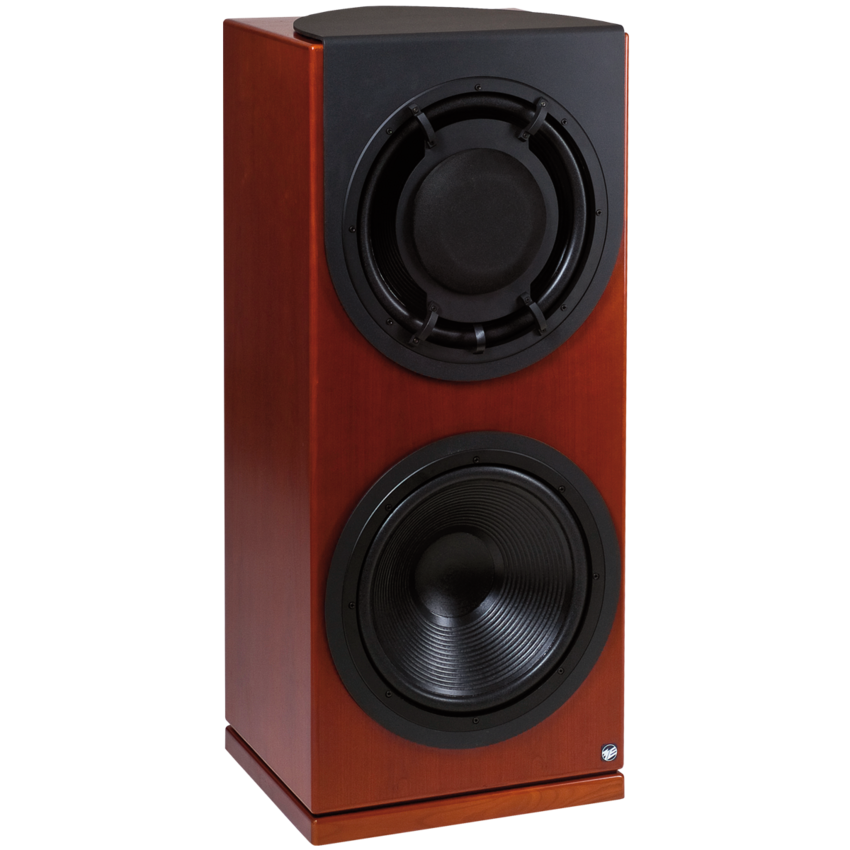

ME 800K 4-Wege-Koaxial-Standlautsprecher mit nierenförmiger Richtcharakteristik im Tieftonbereich

„Wer Amtlichkeit anstrebt, …, ist mit der überragend neutralen und ultra-hochauflösenden Geithain mit Abstand am besten bedient. Mit Ihrem grandiosen Koax und der einzigartigen Bassniere ist der ME 800K der Geniestreich schlechthin.“

Wolfram Eifert Stereoplay 01/2010

Abgebildetes Furnier: Satin Nussbaum Natur und amerikanische Kirsche gebeizt

ME 800K Der Geniestreich schlechthin

Das 4-Wege-Konzept des ME 800K besteht aus zwei 15 Zoll Tieftonsystemen, einem 6,5 Zoll Hochleistungsmitteltonsystem und einer Hochtonarray mit drei vertikal angeordneten 1 Zoll Hochtonkalotten. Die Richtcharakteristik des Systems ist auf Hörentfernungen zwischen drei und acht Metern optimiert, so dass sich ein natürliches Klangbild bei Stereo- und Mehrkanalbetrieb einstellt. Zwei 1000 W und zwei 500 W Verstärkermodule versorgen die Tief-, Mittel- und Hochtonkanäle mit ausreichend Leistung. Die daraus resultierende Übersteuerungssicherheit stellt sicher, dass auch impulsartige Signale mit höchsten Pegeln nicht begrenzt werden. Selbst bei Schalldrücken bis zu 126 dB treten im nutzbaren Frequenzbereich keine hörbaren Verzerrungen auf. Ein in die Verstärkerelektronik integriertes Ortsanpassungsnetzwerk ermöglicht die Beeinflussung des raumabhängigen Übertragungsverlaufs.

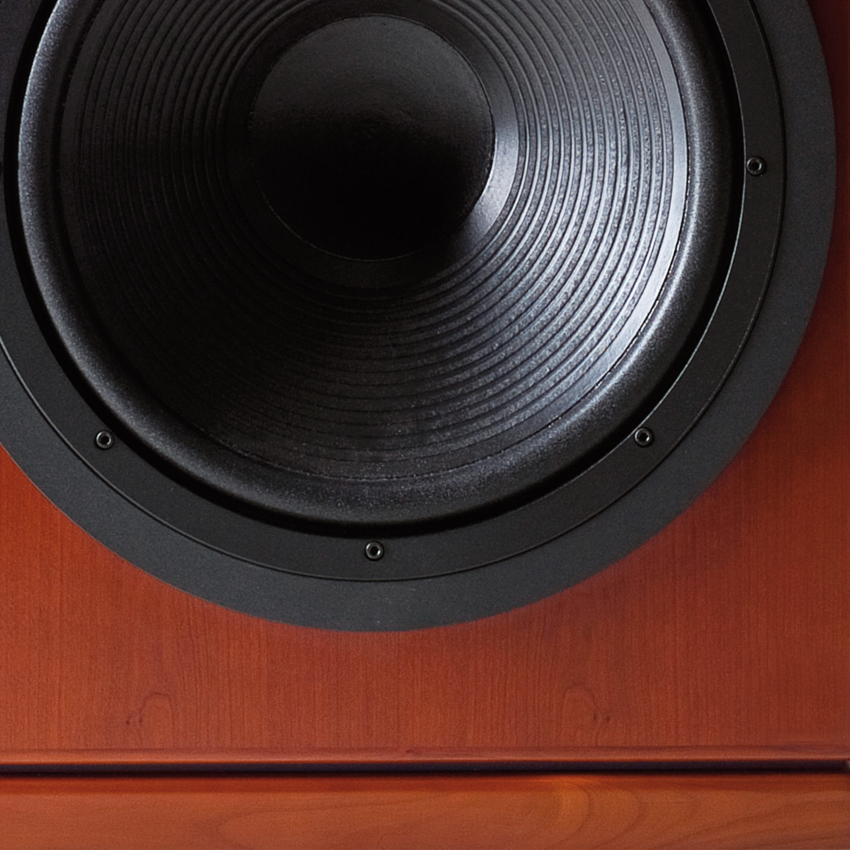

Mit der vertikalen Anordnung der 15 Zoll Tieftonlautsprecher wird ein Bündelungsmaß erzielt, das auch bei Hörabständen bis zu acht Metern eine realistische Bassnähe sicherstellt. Unsere bewährte K-Technologie minimiert rückwärtige Raumflexionen im Tieftonbereich und macht den ME 800K aufstellungsunkritisch. Im Bedarfsfall können beide 15 Zoll Basssysteme über den LFE-Eingang als Subwoofer genutzt werden.

Die Verfärbungs- und Verzerrungsarmut des 6,5 Zoll Hochleistungsmitteltonsystems resultiert aus der intelligenten Kombination verschiedener konstruktiver Details. So arbeitet der Konuslautsprecher beispielsweise ohne ein angeschlossenes Volumen und umgeht dadurch das Problem der Gehäuseresonanz. Stattdessen wird das Mitteltonsystem mit einem rückwärtig angeordneten akustischen Strömungswiderstand betrieben, um die gewünschte Richtcharakteristik zu erzielen.

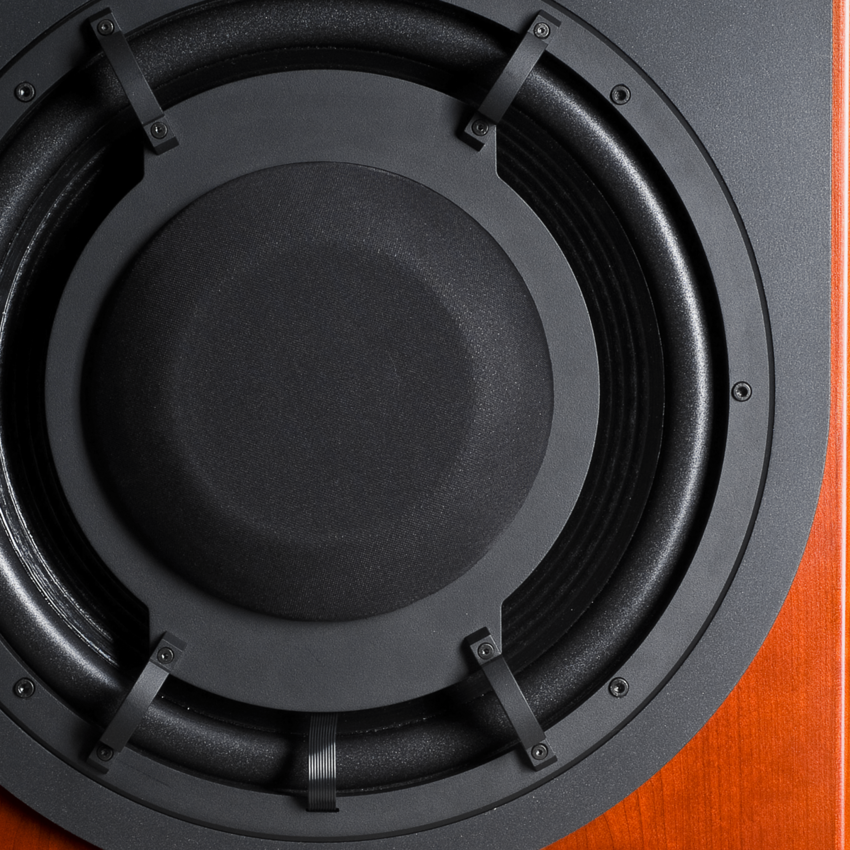

Oft verwendete Schallführungen vor Hochtonsystemen ermöglichen eine einfache Steuerung der Richtcharakteristik, neigen jedoch zu unvermeidbaren Klangverfärbungen. Diese entstehen durch Kurzzeitreflexionen an der Horninnenfläche. Wir gehen mit dem Einsatz eines Hochtonarrays andere Wege und verzichten zur Schallpegelerhöhung auf Systeme mit Hornlautsprechern. Die koaxial vor dem Mitteltonsystem angeordnete Hochtoneinheit garantiert die gewohnte, verfärbungsarme Reproduktion von Schallereignissen unserer Lautsprecher.

All diese Eigenschaften verleihen dem ME 800K ein Alleinstellungsmerkmal im Lautsprechermarkt. Er ist der optimale Schallwandler für große Hörentfernungen und akustisch wenig bedämpfte Räume.

Wolfram Eifert Stereoplay 01/2010

Technische Daten

Aktiver 4-Wege-Hochleistungs-Koaxiallautsprecher für Hörentfernungen zwischen 3 und 8 m

Akustische Eigenschaften

Maximaler Schallpegel

126 dB peak / r = 1 m

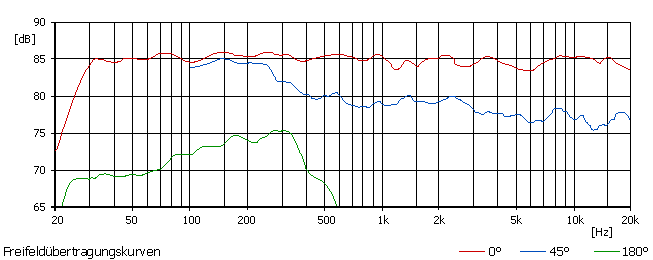

Übertragungsbereich

25 Hz ... 22 kHz - 6 dB

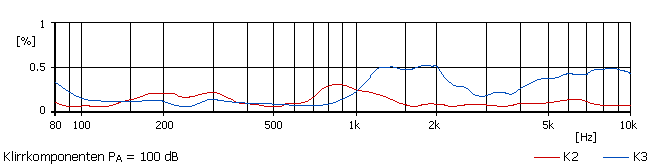

Klirrdämpfung Gemessen bei 100 dB / r = 1 m im Bereich von 100 Hz ... 10 kHz

≥ 45 dB

Elektronische Frequenzweiche Übernahmefrequenzen

160 Hz, 550 Hz und 2,2 kHz

Lautsprecherbestückung

Tiefton

2x 400 mm Konus

Mittelton

1x 160 mm Konus

Hochton

3x 25 mm Kalotte

Elektrische Parameter

Nenneingangspegel

+ 6 dBu kalibrierbar

Ausgangsleistung der PWM-Leistungsmodule

Tiefton 1 und 2

Max. 1000 Watt an 4 Ohm

Mittelton

Max. 500 Watt an 4 Ohm

Hochton

Max. 500 Watt an 4 Ohm

Eingangsbuchsen

2x XLR 3F (Programm- und LFE Eingang)

Betriebsanzeige

LED auf Frontseite

Betriebsspannung

90 ... 132 V, 55 ... 65 Hz

190 ... 265 V, 45 ... 55 Hz

Netzanschluss

Euro-Kaltgerätedose mit HF-Filter

Physikalische Parameter

Klimatische Bedingungen

Arbeitstemperaturbereich

+ 15°C ... + 35°C

Lagertemperaturbereich

- 25°C ... + 45°C

Relative Luftfeuchte

45 ... 75 %

Abmessungen (H x B x T)

1111 x 495 x 436 mm

Gewicht

88 kg

Ausführung

Gehäuse

Korpus

MDF Esche furniert schwarz; optional andere Furniere oder Farben

Schallwand

MDF Feinstruktur Seidenmatt schwarz

Sonstige Parameter

Maximaler Schallpegel Nach IEC 268-1

≥ 120 dB

Kalibrierung akustischer Ausgangspegel Gemessen bei PE = - 14 dBu

90 dB / r = 1 m

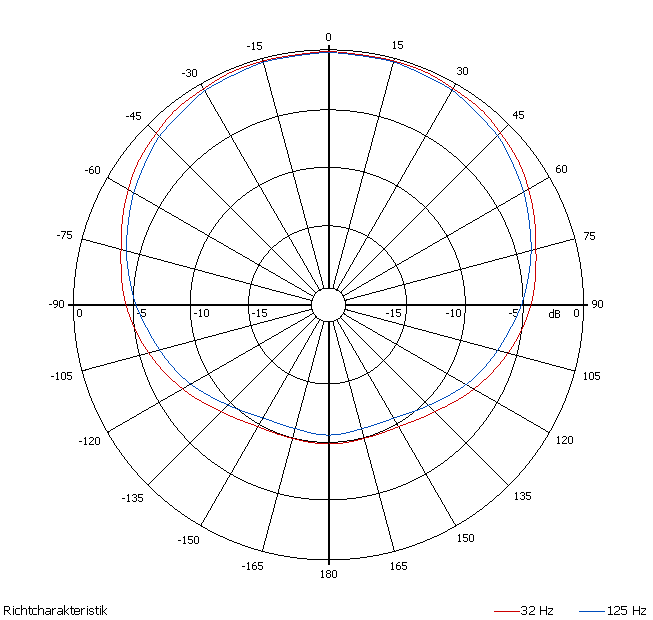

Bündelungsmaß Im Bereich von 100 Hz ... 10 kHz

von 6 dB auf 10 dB steigend

Eigengeräuschschallpegel

≤ 10 dB (A) / r = 1 m

Eingangsimpedanz

≥ 10 kOhm RC symmetrisch

Leistungsaufnahme

42 VA im Standby

Max. 1500 VA bei Vollaussteuerung
