Maximaler Schallpegel
122 dB peak / r = 1 m
ME 801K 3-Wege-Koaxial-Kompaktlautsprecher mit nierenförmiger Richtcharakteristik im Tieftonbereich
Spezielle Eigenschaften verleihen dem ME 801K ein Alleinstellungsmerkmal im Lautsprechermarkt. Er ist für große Hörentfernungen und akustisch wenig bedämpfte Räume optimiert.
Abgebildete Farbe und Furnier: Seidenmatt Seidengrau und Amerikanische Kirsche gebeizt
ME 801K Optimiert für große Hörentfernungen und akustisch wenig bedämpfte Räume

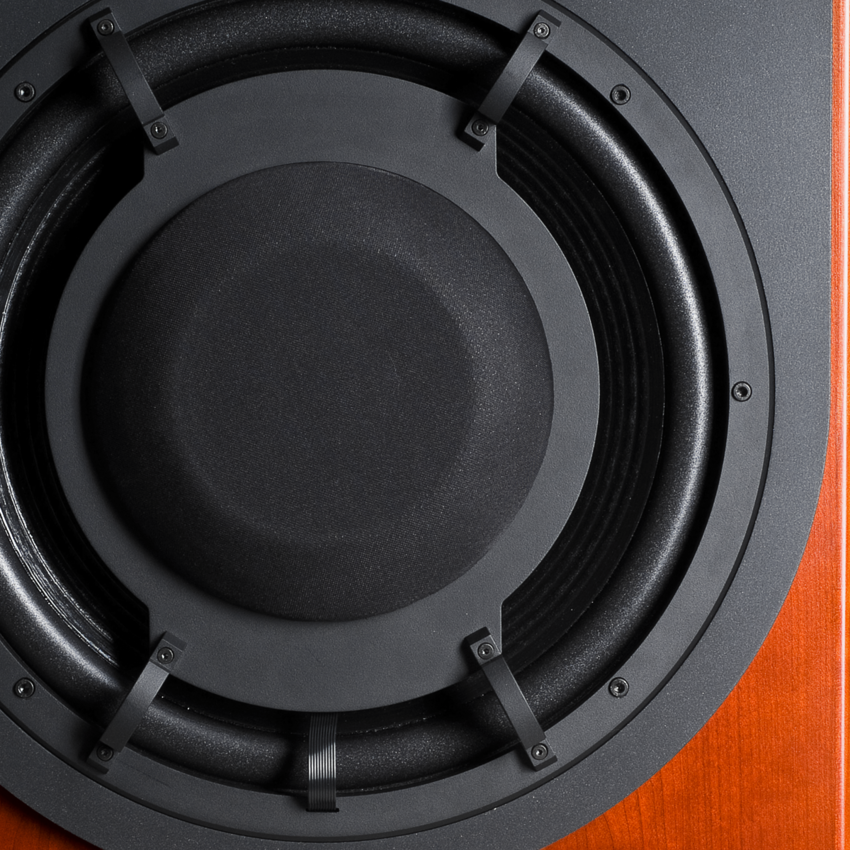

Das 3-Wege-Konzept des ME 801K besteht aus einem 15 Zoll Tieftonsystemen, einem 6,5 Zoll Hochleistungsmitteltonsystem und einer Hochtonarray mit drei vertikal angeordneten 1 Zoll Hochtonkalotten. Die Richtcharakteristik des Systems ist auf Hörentfernungen zwischen drei und sechs Metern optimiert, so dass sich ein natürliches Klangbild bei Stereo- und Mehrkanalbetrieb einstellt. Ein 1000 W und zwei 500 W Verstärkermodule versorgen die Tief-, Mittel- und Hochtonkanäle mit ausreichend Leistung. Die daraus resultierende Übersteuerungssicherheit stellt sicher, dass auch impulsartige Signale mit höchsten Pegeln nicht begrenzt werden. Selbst bei Schalldrücken bis zu 122 dB treten im nutzbaren Frequenzbereich keine hörbaren Verzerrungen auf. Ein in die Verstärkerelektronik integriertes Ortsanpassungsnetzwerk ermöglicht die Beeinflussung des raumabhängigen Übertragungsverlaufs.
Oft verwendete Schallführungen vor Hochtonsystemen ermöglichen eine einfache Steuerung der Richtcharakteristik, neigen jedoch zu unvermeidbaren Klangverfärbungen. Diese entstehen durch Kurzzeitreflexionen an der Horninnenfläche. Wir gehen mit dem Einsatz eines Hochtonarrays andere Wege und verzichten zur Schallpegelerhöhung auf Systeme mit Hornlautsprechern. Die koaxial vor dem Mitteltonsystem angeordnete Hochtoneinheit garantiert die gewohnte, verfärbungsarme Reproduktion von Schallereignissen unserer Lautsprecher.
Die Verfärbungs- und Verzerrungsarmut des 6,5 Zoll Hochleistungsmitteltonsystems resultiert aus der intelligenten Kombination verschiedener konstruktiver Details. So arbeitet der Konuslautsprecher beispielsweise ohne ein angeschlossenes Volumen und umgeht dadurch das Problem der Gehäuseresonanz. Stattdessen wird das Mitteltonsystem mit einem rückwärtig angeordneten akustischen Strömungswiderstand betrieben, um die gewünschte Richtcharakteristik zu erzielen.
Mit dem 15 Zoll Tieftonlautsprecher wird ein Bündelungsmaß erzielt, das auch bei Hörabständen bis zu sechs Metern eine realistische Bassnähe sicherstellt. Unsere bewährte K-Technologie minimiert rückwärtige Raumflexionen im Tieftonbereich und macht den ME 801K aufstellungsunkritisch.
All diese Eigenschaften verleihen dem ME 801K ein Alleinstellungsmerkmal im Lautsprechermarkt. Er ist für große Hörentfernungen und akustisch wenig bedämpfte Räume optimiert.
Technische Daten
Aktiver 3-Wege-Hochleistungs-Koaxiallautsprecher für Hörentfernungen zwischen 3 und 6 m
Akustische Eigenschaften

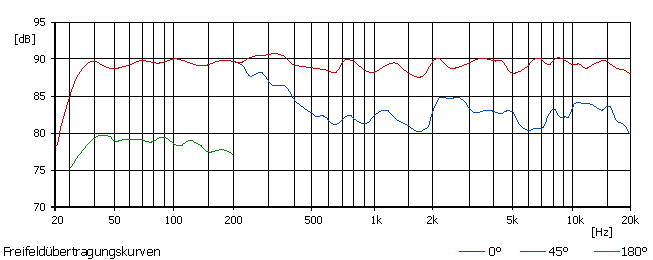

Übertragungsbereich
25 Hz ... 22 kHz - 6 dB

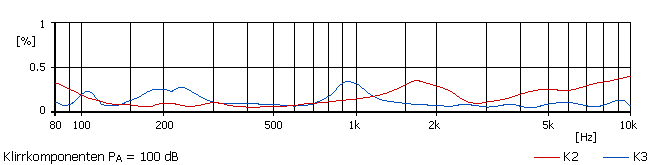

Klirrdämpfung
Gemessen bei 100 dB / r = 1 m im Bereich von 100 Hz ... 10 kHz
≥ 45 dB
Elektronische Frequenzweiche
Übernahmefrequenzen
550 Hz und 2,2 kHz
Lautsprecherbestückung
Tiefton
1x 400 mm Konus
Mittelton
1x 160 mm Konus
Hochton
3x 25 mm Kalotte
Elektrische Parameter
Nenneingangspegel
+ 6 dBu kalibrierbar
Ausgangsleistung der PWM-Leistungsmodule
Tiefton
Max. 1000 Watt an 4 Ohm
Mittelton
Max. 500 Watt an 4 Ohm
Hochton
Max. 500 Watt an 4 Ohm
Eingangsbuchse
XLR 3F (Programmeingang)
Ausgangsbuchse
XLR 3M (Basserweiterung)
Betriebsanzeige
LED auf Frontseite
Betriebsspannung
90 ... 132 V, 55 ... 65 Hz
190 ... 265 V, 45 ... 55 Hz
Netzanschluss
Euro-Kaltgerätedose mit HF-Filter
Physikalische Parameter
Klimatische Bedingungen
Arbeitstemperaturbereich
+ 15°C ... + 35°C
Lagertemperaturbereich
- 25°C ... + 45°C
Relative Luftfeuchte
45 ... 75 %
Abmessungen (H x B x T)
561 x 500 x 441 mm
Gewicht
48 kg
Ausführung
Gehäuse
Korpus
MDF Esche furniert schwarz; optional andere Furniere oder Farben
Schallwand
MDF Feinstruktur Seidenmatt schwarz
Seitenhalterungen
Ohne; optional mit Seitenhalterungen
Griffe
Ohne; optional mit Griffen
Sonstige Parameter
Maximaler Schallpegel
Nach IEC 268-1
≥ 117 dB
Kalibrierung akustischer Ausgangspegel
Gemessen bei PE = - 14 dBu
90 dB / r = 1 m

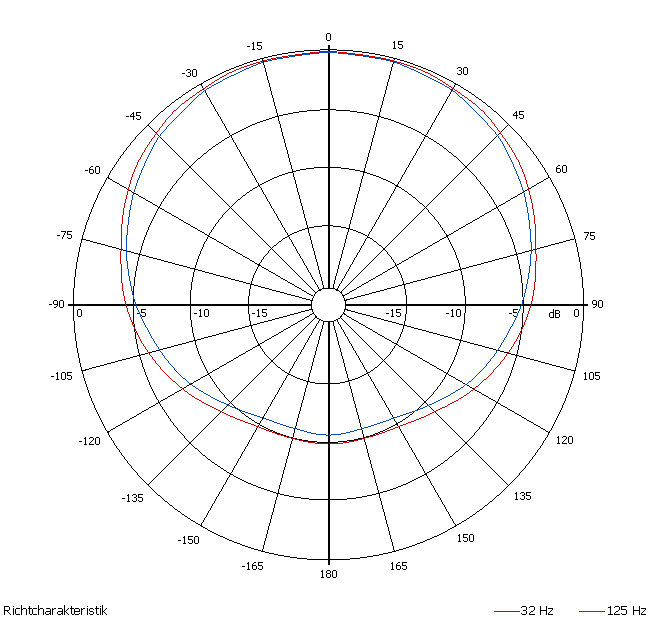

Bündelungsmaß
Im Bereich von 100 Hz ... 10 kHz
von 4 dB auf 10 dB steigend
Eigengeräuschschallpegel
≤ 10 dB (A) / r = 1 m
Eingangsimpedanz
≥ 10 kOhm RC symmetrisch
Leistungsaufnahme
30 VA im Standby
Max. 1000 VA bei Vollaussteuerung
Downloads
Akustische Messungen
Prospekte und Serviceunterlagen
Zubehör

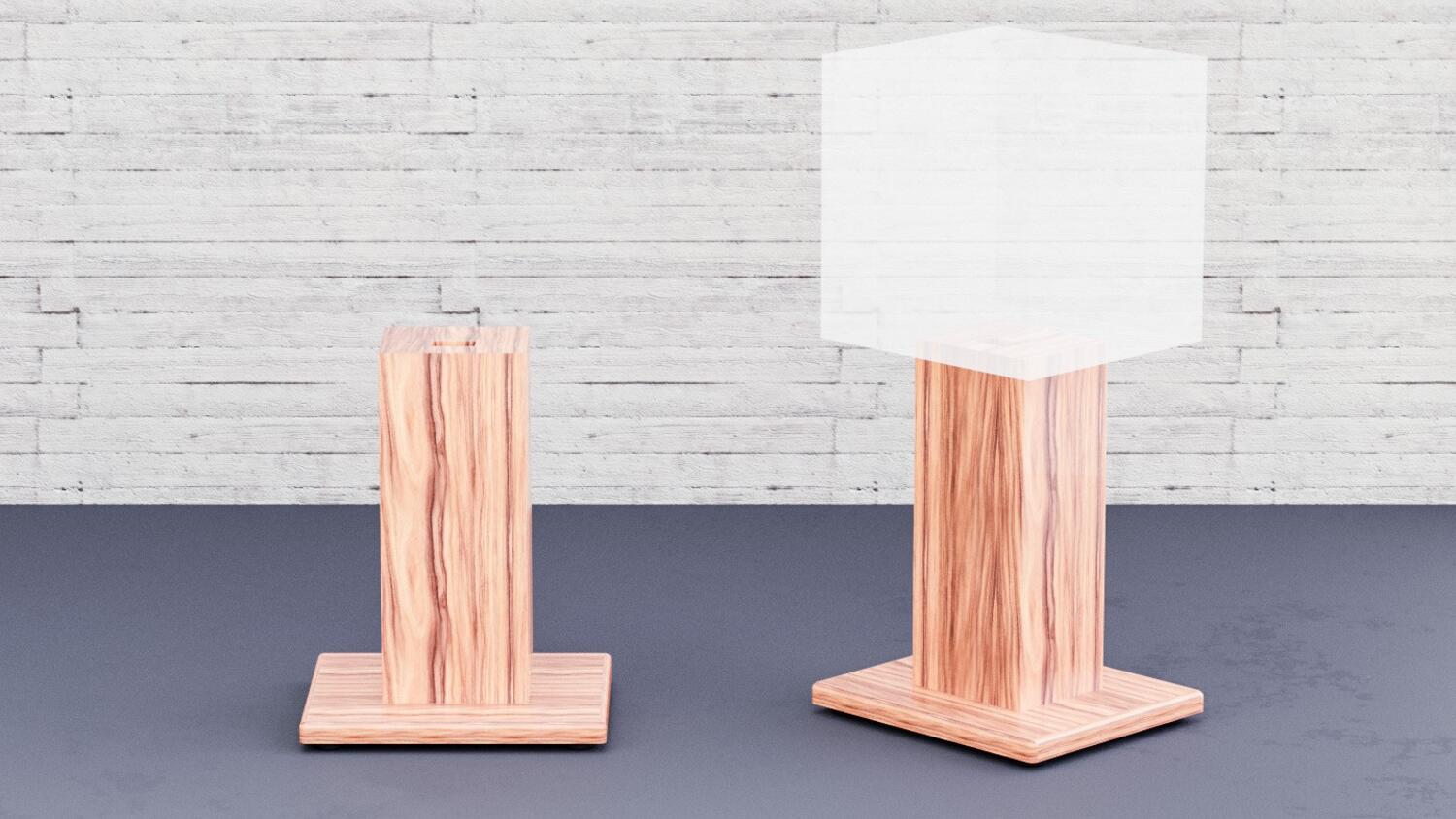

Standfuss
Integrierter Kabelschacht im Standfuss
Höhe: ca. 1200 mm (Oberkante Lautsprecher)
Bodenplatte: 500 mm x 430 mm (B x T)
Standfuss furniert
