Maximaler Schallpegel
125 dB peak / r = 1 m
ME 802K 4-Wege-Koaxial-Standlautsprecher mit nierenförmiger Richtcharakteristik im Tieftonbereich
Das 4-Wege-Konzept des ME 802K besteht aus drei 10 Zoll Tieftonsystemen, einem 6,5 Zoll Hochleistungsmitteltonsystem und einer Hochtonarray mit drei vertikal angeordneten 1 Zoll Hochtonkalotten. Die Richtcharakteristik des Systems ist auf Hörentfernungen zwischen drei und acht Metern optimiert, so dass sich ein natürliches Klangbild bei Stereo- und Mehrkanalbetrieb einstellt...

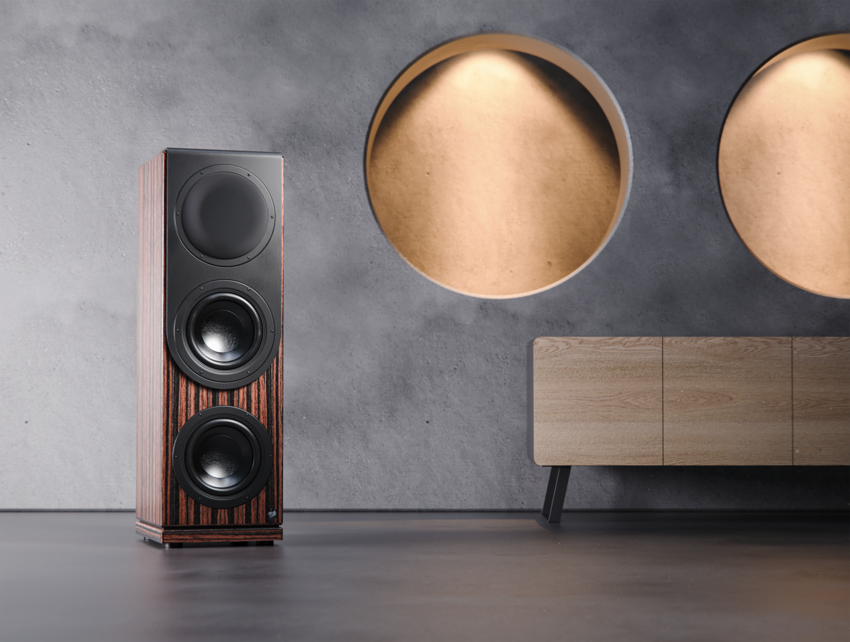

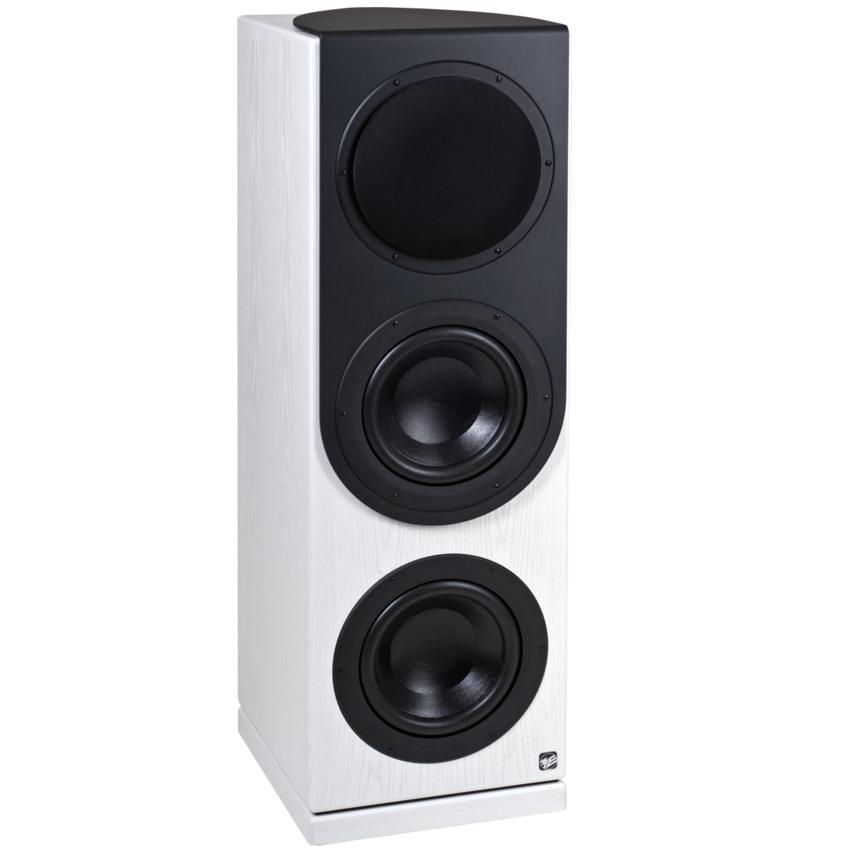

Abgebildetes Furnier: Makassar Natur und Esche weiß
ME 802K Der optimale Schallwandler für große Hörentfernungen
Das 4-Wege-Konzept des ME 802K besteht aus drei 10 Zoll Tieftonsystemen, einem 6,5 Zoll Hochleistungsmitteltonsystem und einer Hochtonarray mit drei vertikal angeordneten 1 Zoll Hochtonkalotten. Die Richtcharakteristik des Systems ist auf Hörentfernungen zwischen drei und acht Metern optimiert, so dass sich ein natürliches Klangbild bei Stereo- und Mehrkanalbetrieb einstellt. Zwei 1000 W und zwei 500 W Verstärkermodule versorgen die Tief-, Mittel- und Hochtonkanäle mit ausreichend Leistung. Die daraus resultierende Übersteuerungssicherheit stellt sicher, dass auch impulsartige Signale mit höchsten Pegeln nicht begrenzt werden. Selbst bei Schalldrücken bis zu 125 dB treten im nutzbaren Frequenzbereich keine hörbaren Verzerrungen auf. Ein in die Verstärkerelektronik integriertes Ortsanpassungsnetzwerk ermöglicht die Beeinflussung des raumabhängigen Übertragungsverlaufs.

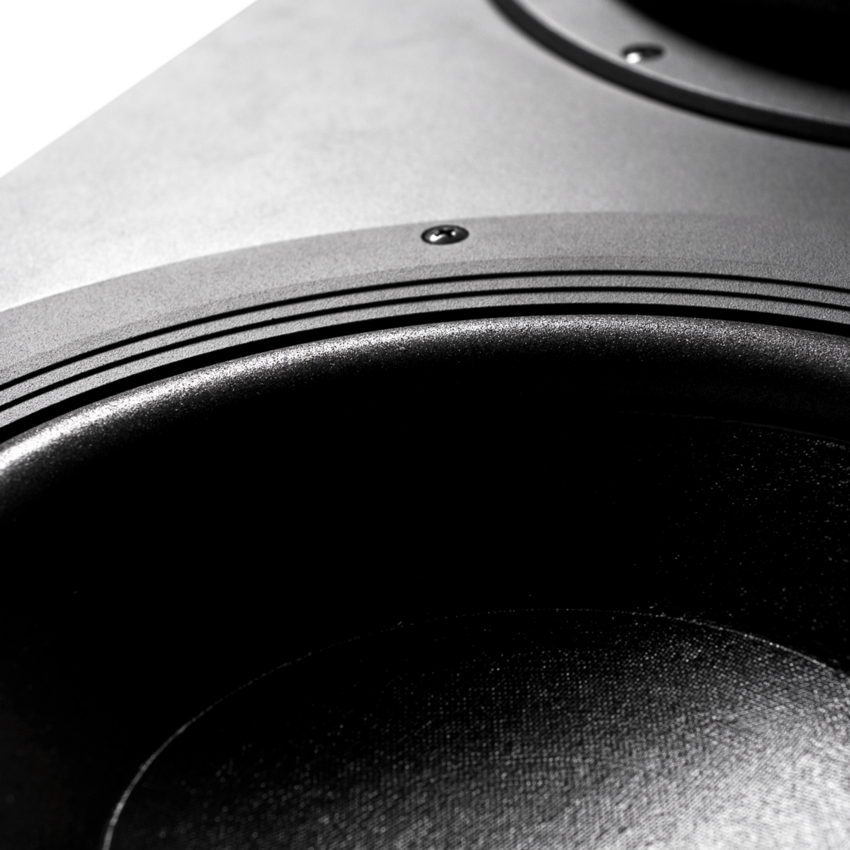

Mit der vertikalen Anordnung der 10 Zoll Tieftonlautsprecher wird ein Bündelungsmaß erzielt, das auch bei Hörabständen bis zu acht Metern eine realistische Bassnähe sicherstellt. Unsere bewährte K-Technologie minimiert rückwärtige Raumflexionen im Tieftonbereich und macht den ME 802K aufstellungsunkritisch. Im Bedarfsfall können die drei 10 Zoll Basssysteme über den LFE-Eingang als Subwoofer genutzt werden.
Die Verfärbungs- und Verzerrungsarmut des 6,5 Zoll Hochleistungsmitteltonsystems resultiert aus der intelligenten Kombination verschiedener konstruktiver Details. So arbeitet der Konuslautsprecher beispielsweise ohne ein angeschlossenes Volumen und umgeht dadurch das Problem der Gehäuseresonanz. Stattdessen wird das Mitteltonsystem mit einem rückwärtig angeordneten akustischen Strömungswiderstand betrieben, um die gewünschte Richtcharakteristik zu erzielen.
Oft verwendete Schallführungen vor Hochtonsystemen ermöglichen eine einfache Steuerung der Richtcharakteristik, neigen jedoch zu unvermeidbaren Klangverfärbungen. Diese entstehen durch Kurzzeitreflexionen an der Horninnenfläche. Wir gehen mit dem Einsatz eines Hochtonarrays andere Wege und verzichten zur Schallpegelerhöhung auf Systeme mit Hornlautsprechern. Die koaxial vor dem Mitteltonsystem angeordnete Hochtoneinheit garantiert die gewohnte, verfärbungsarme Reproduktion von Schallereignissen unserer Lautsprecher.
All diese Eigenschaften verleihen dem ME 802K ein Alleinstellungsmerkmal im Lautsprechermarkt. Er ist der optimale Schallwandler für große Hörentfernungen und akustisch wenig bedämpfte Räume.
Technische Daten
Aktiver 4-Wege-Hochleistungs-Koaxiallautsprecher für Hörentfernungen zwischen 3 und 8 m
Akustische Eigenschaften

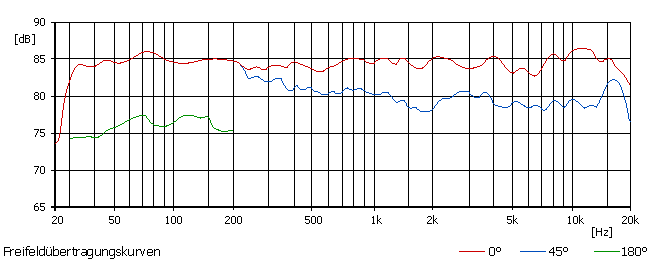

Übertragungsbereich
25 Hz ... 22 kHz - 6 dB

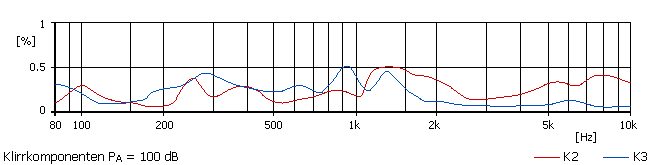

Klirrdämpfung
Gemessen bei 100 dB / r = 1 m im Bereich von 100 Hz ... 10 kHz
≥ 45 dB
Elektronische Frequenzweiche
Übernahmefrequenzen
160 Hz, 680 Hz und 2 kHz
Lautsprecherbestückung
Tiefton
3x 260 mm Konus
Mittelton
1x 160 mm Konus
Hochton
3x 25 mm Kalotte
Elektrische Parameter
Nenneingangspegel
+ 6 dBu kalibrierbar
Ausgangsleistung der PWM-Leistungsmodule
Tiefton 1 und 2
Max. 1000 Watt an 4 Ohm
Mittelton
Max. 500 Watt an 4 OhmHochton
Hochton
Max. 500 Watt an 4 Ohm
Eingangsbuchsen
2x XLR 3F (Programm- und LFE Eingang)
Betriebsanzeige
LED auf Frontseite
Betriebsspannung
90 ... 132 V, 55 ... 65 Hz
190 ... 265 V, 45 ... 55 Hz
Netzanschluss
Euro-Kaltgerätedose mit HF-Filter
Physikalische Parameter
Klimatische Bedingungen
Arbeitstemperaturbereich
+ 15°C ... + 35°C
Lagertemperaturbereich
- 25°C ... + 45°C
Relative Luftfeuchte
45 ... 75 %
Abmessungen (H x B x T)
1155 x 366 x 423 mm
Gewicht
82 kg
Ausführung
Gehäuseausführung
Korpus
MDF Esche furniert schwarz; optional andere Furniere oder Farben
Schallwand
MDF Feinstruktur Seidenmatt schwarz
Sonstige Parameter
Maximaler Schallpegel
Nach IEC 268-1
≥ 119 dB
Kalibrierung akustischer Ausgangspegel
Gemessen bei PE = - 14 dBu
90 dB / r = 1 m
Bündelungsmaß
Im Bereich von 100 Hz ... 10 kH
von 4 dB auf 10 dB steigend
Eigengeräuschschallpegel
≤ 10 dB (A) / r = 1 m
Eingangsimpedanz
≥ 10 kOhm RC symmetrisch
Leistungsaufnahme
42 VA im Standby
Max. 1500 VA bei Vollaussteuerung
