Aktiv-Lautsprecher

ME 901K 3-Wege-Koaxial-Kompaktlautsprecher mit nierenförmiger Richtcharakteristik im Tieftonbereich

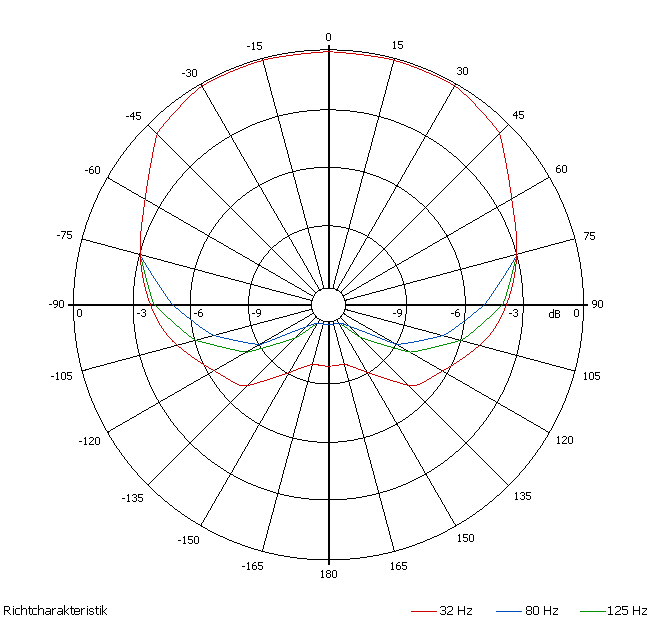

Der ME901K ist ein aktiver 3-Wege-Monitor mit nierenförmiger Abstrahlcharakteristik im Bereich von 30 Hz - 250 Hz. Durch die nierenförmige Abstrahlcharakteristik im werden Reflexionen an den Wänden hinter dem Lautsprecher minimiert.

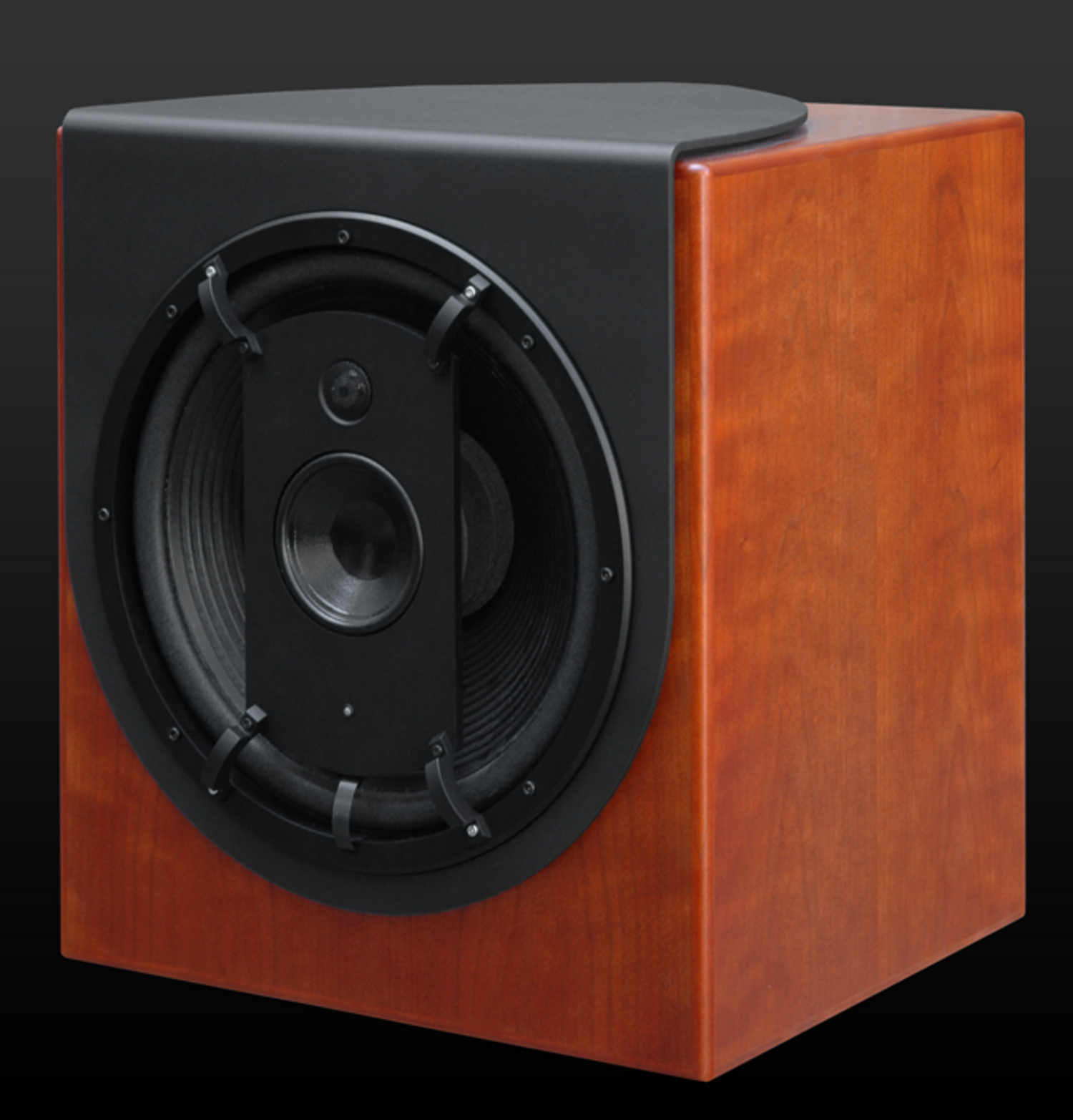

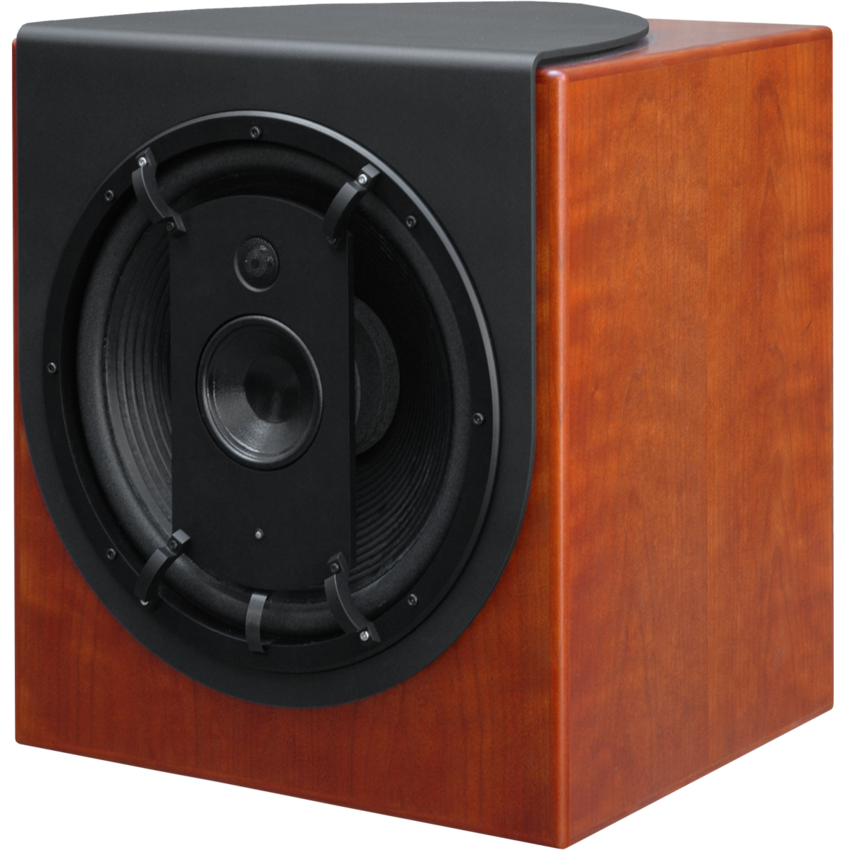

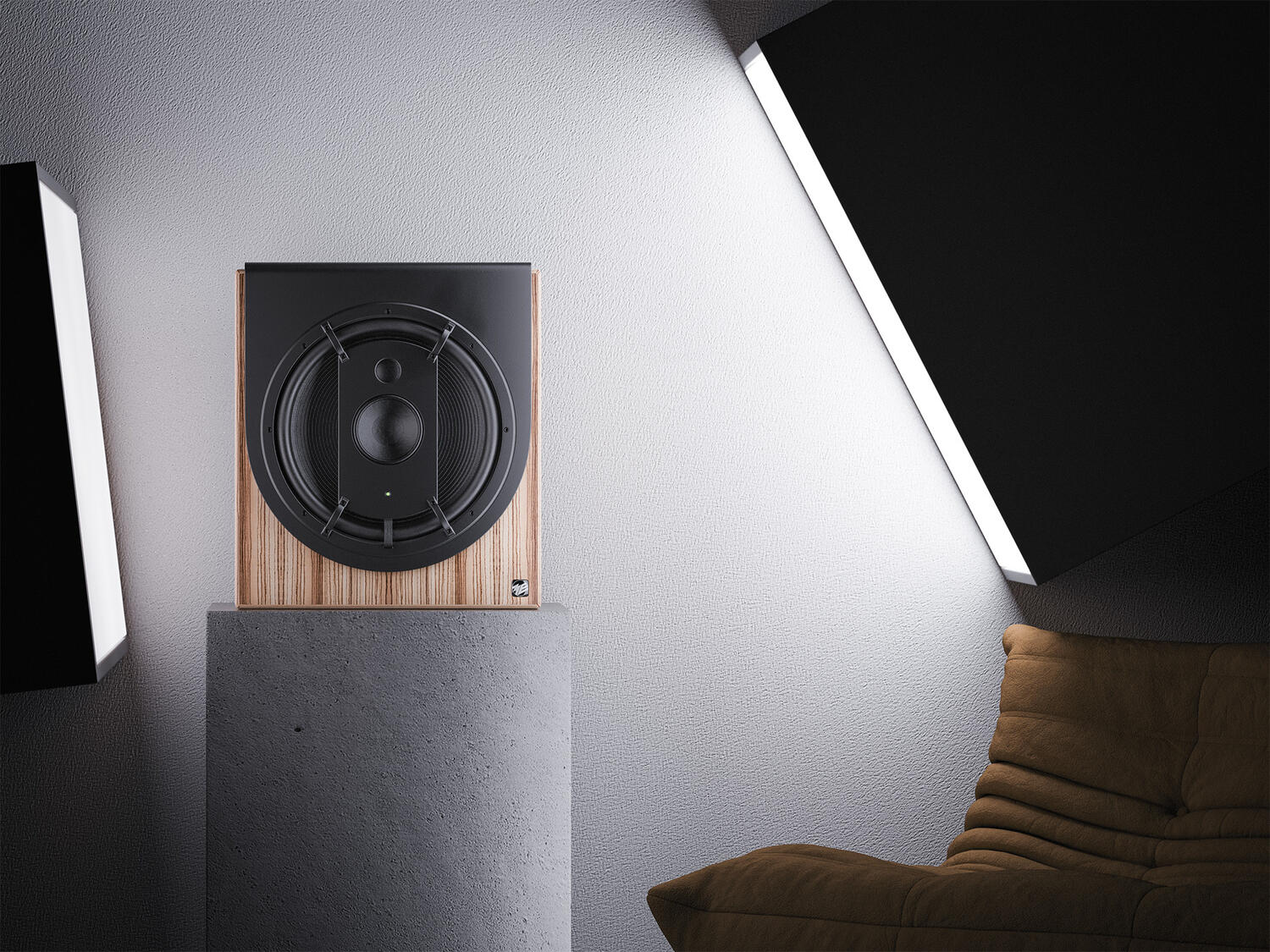

Abgebildetes Furnier: Zebrano Natur und amerikanische Kirsche gebeizt

ME 901K Ein ausgezeichnetes Ortungsverhalten

Der ME901K ist ein aktiver 3-Wege-Monitor mit nierenförmiger Abstrahlcharakteristik im Bereich von 30 Hz - 250 Hz. Durch die nierenförmige Abstrahlcharakteristik werden Reflexionen an den Wänden hinter dem Lautsprecher minimiert. Weiterhin besteht die Möglichkeit einer zusätzlichen Anpassung des Übertragungsverlaufes an die akustischen Gegebenheiten des Wiedergaberaumes und der Aufstellungsbedingungen durch ein tieffrequentes Ortsanpassungfilter mit zwei stufenlos einstellbaren Frequenzbändern.

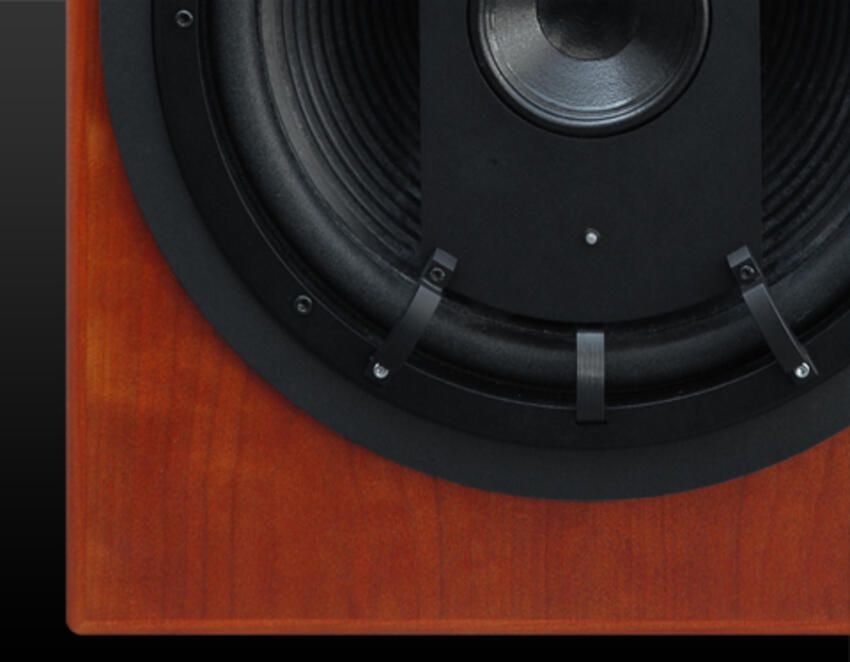

Die Mittel-Hochtoneinheit ist koaxial mit einem Langhub-Basssystem kombiniert. Das Bündelungsmaß des Mittel-Hochtonsystems, welches eine spezielle Abstrahlcharakteristik besitzt, ergänzt sich mit dem des Basssystems hervorragend und wurde für die Nutzung großer Abhörentfernungen optimiert. Das gesamte System zeichnet sich zudem durch ein ausgezeichnetes Ortungsverhalten aus. Das leistungsfähige Langhub-System wird in einem kompakten Gehäuse betrieben, wodurch sich ein optimales Impulsverhalten einstellt. Mit einer Reihe weiterer konstruktiver Maßnahmen haben wir dafür gesorgt, das nichtlineare Verzerrungen und Klangverfärbungen überzeugend niedrige Werte annehmen.

Der dreikanalige MOSFET-Leistungsverstärker mit elektronischer Frequenzweiche ist in die Gehäuserückseite integriert und kann zu Servicezwecken ausgeschwenkt werden. Das Erreichen der Übersteuerungsgrenze wird durch eine intermittierend leuchtende LED signalisiert. Bei Überschreiten des Maximalpegels wird der Ausgangspegel um 20 dB reduziert, um die Komponenten vor Überlastung zu schützen.

Technische Daten

Aktiver 3-Wege-Koaxiallautsprecher für Hörentfernungen zwischen 2 und 4 m

Akustische Eigenschaften

Maximaler Schallpegel Im Bereich von 100 Hz ... 6 kHz

116 ... 122 dB / r = 1 m

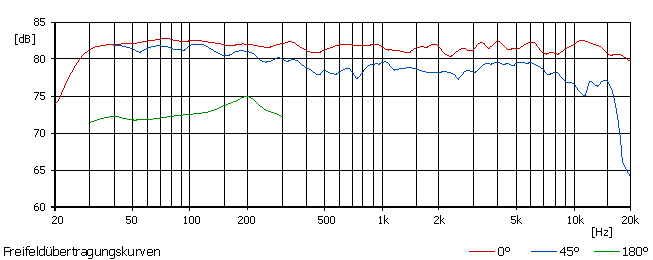

Übertragungsbereich

25 Hz ... 20 kHz ± 3 dB

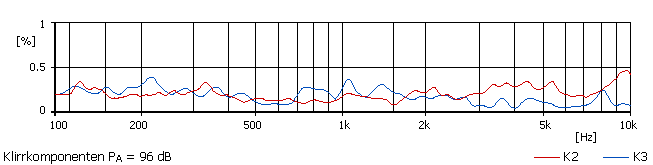

Klirrdämpfung Gemessen bei 96 dB / r = 1 m im Bereich von 100 Hz ... 10 kHz

≥ 44 dB

Elektronische Frequenzweiche Übernahmefrequenzen

550 Hz und 2,8 kHz

Lautsprecherbestückung

Tiefton

400 mm Konus

Mittelton

125 mm Konus

Hochton

25 mm Kalotte

Elektrische Parameter

Nenneingangspegel

+ 6 dBu kalibrierbar

Nennausgangsleistung der MOSFET-Endstufe

Tiefton

180 Watt an 4 Ohm

Mittelton

100 Watt an 4 Ohm

Hochton

100 Watt an 4 Ohm

Eingangsbuchse

XLR 3F

Betriebsanzeige

LED auf Frontseite

Betriebsspannung

230 Volt ~ ± 10 %; 50 ... 60 Hz

Netzanschluss

Euro-Kaltgerätedose

Physikalische Parameter

Klimatische Bedingungen

Arbeitstemperaturbereich

+ 15°C ... + 35°C

Lagertemperaturbereich

- 25°C ... + 45°C

Relative Luftfeuchte

45 ... 75 %

Abmessungen (H x B x T)

561 x 500 x 441 mm

Gewicht

49 kg

Ausführung

Gehäuseausführung

Korpus

MDF Esche furniert schwarz; optional andere Furniere oder Farben

Schallwand

MDF Feinstruktur Seidenmatt schwarz

Seitenhalterungen

Ohne; optional mit Seitenhalterungen

Griffe

Ohne; optional mit Griffen

Sonstige Parameter

Kalibrierung akustischer Ausgangspegel Gemessen bei PE = - 14 dBu

89 dB / r = 1 m

Bündelungsmaß Im Bereich von 200 Hz ... 10 kHz

von 5 auf 10 dB steigend

Eigengeräuschschallpegel

≤ 7 dB (A) / r = 1 m

Eingangsimpedanz

≥ 10 kOhm RC symmetrisch

Leistungsaufnahme

35 VA im Standby

Max. 300 VA bei Vollausteuerung

Downloads

Zubehör

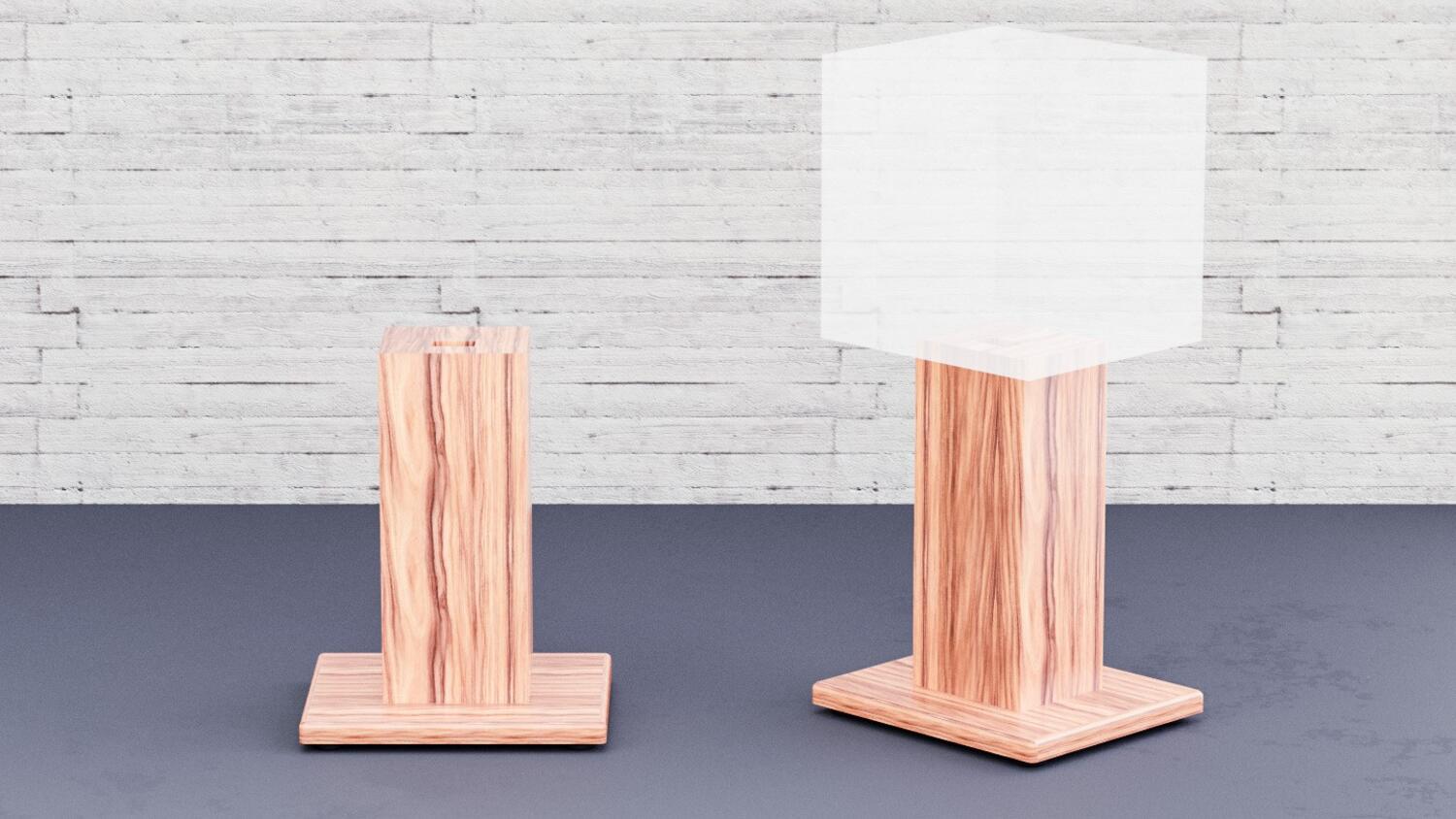

Standfuss

Integrierter Kabelschacht im Standfuss

Höhe: ca. 1200 mm (Oberkante Lautsprecher)

Bodenplatte: 500 mm x 430 mm (B x T)

Standfuss furniert
